负荷与节能关系

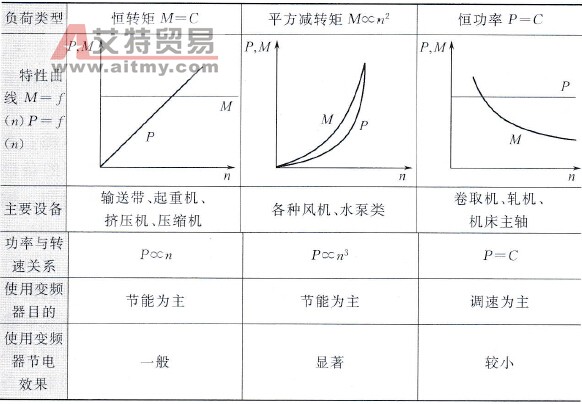

    生产机械的负荷类型主要有三类，他们与节能的关系见表3-4。    ①各种风机、水泵类负荷。风机、水泵类这样的负荷，其负荷转矩与转速的平方成正比，其轴功率与转速的三次方成正比。上面一节专门详述了风机、水泵类负荷应用变频器的节能问题，这类负荷采用变频调速后可获得大幅度的节能效果。    表3-4    生产机械的负荷类型与节能的关系

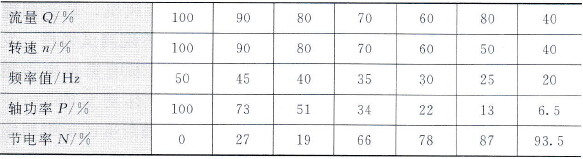

    因p∝n³，风机、水泵类应用变频器后，在不同流量Q、转速n、轴功率P（额定值的相对值百分数）及频率时的节电率见表3-5所示。    表3-5    不同流量Q、转速H、轴功率P、频率时的节电率
    ②破碎机、粉碎机、冲压机、落料机、剪切机等负荷。破碎机、粉碎机、冲压机、落料机、剪切机等负荷，具有周期波动性，且波动功率较大，采用变频器进行电气传动，相对节电率可大一些。    ③储气罐的空压机和定容积水箱和水池、水塔用机械等阶梯负荷。储气罐的空压机和定容积水箱和水池、水塔用机械等阶梯负荷，满负荷运行至一定压力后自动卸荷，电动机空载。在空载时间等于1/3~1/4满载时间的条件下，如通过采用变频器进行降速、降流量控制，适当延长工作时间，缩短空载时间的方法可实现节电，经实际运行约有15%~20%的节电率。    ④高位水箱、水池、水塔用机械等间歇负荷。高位水箱、水池、水塔用机械等间歇负倚．在不工作大于等于工作时间的条件下，如通过采用变频器进行降速、降流量控制．延长工作时间，缩短不工作时间，约有20%~30%的节电率。
