变频器多挡转速控制功能

    1．功能要点    变频器的外接输入控制端子中，通过功能预置，可以将若干个（通常为2~4个）输入端作为多挡转速控制端。其转速的切换由外接开关器件的状态组合来实现，转速的挡次按二进制的规律组合，如图3-16所示。    在实施多挡转速控制时，变频器需要预置两部分功能：    (1)选择哪几个端子作为多挡转速控制端子。需要注意的是：被预置为“多挡速1”者是二进制的低位，“多挡速2”是二进制的中间位，“多挡速3”是二进制的高位。    (2)预置各挡转速对应的频率。    2．多挡转速的控制要点    变频器在实现多挡转速控制时，需要解决如下的问题：    一方面，变频器每挡输出频率的挡次需要由三个输入端的状态来决定；另一方面，操作人员切换转速所用的开关器件通常是按钮开关或触摸开关，每个转速挡次只有一个触点。    所以，要实现多挡转速控制，必须解决好转速选择开关的状态和变频器各控制端子状态之间的变换问题，如图3-17所示。

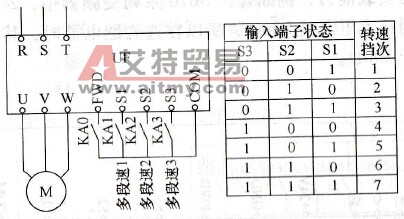

    图3-16    多挡转速控制功能

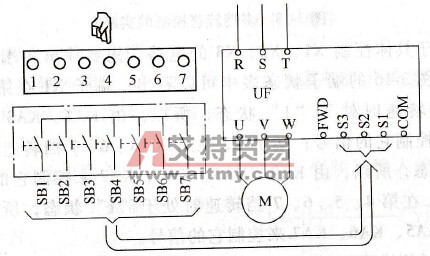

    图3-17    多挡转速控制要点
