变频器实现两地控制技术方法

    在实际生产中，常常需要在两个或多个地点都能对同一台电动机进行升、降速控制。例如，某厂的锅炉风机在实现变频调速时，要求在炉前和楼上控制室都能调速，等。    1．控制方法    比较简单的方法是利用变频器输入控制端子中的升速端子和降速端子来实现。    图3-14所示，将变频器输入端子中的X1和X2分别预置为升速端子和降速端子。将两组按钮开关分别装在两个操作盒CA和CB内：操作盒CA内装入按钮开关SB1、SB2和频率计FA；操作盒CB内装入按钮开关SB3、SB4和频率计FB。    将SB1和SB3并联，用于控制升速端子X1。则不论按SB1或按SB3，变频器都能升速；    又将SB2和SB4并联，用于控制降速端子X2。则不论按SB2或按SB4，变频器都能降速。

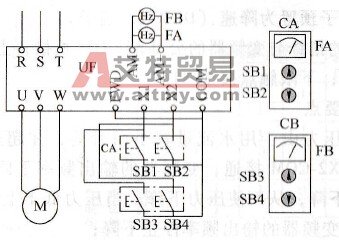

    图3-14    两地升降速控制    2．频率显示    以康沃CVF-G2系列变频器为例，其模拟量输出信号为0～10V电压输出，则两个频率计FA和FB并联后接至“AM”和“AM-”之间。
