变频器外接端子代替电位器

    (1)代替方法。变频器外接端子的升速和降速功能可以代替电位器，如图3-13所示，把端子X1预置为“频率递增”，端子X2预置为“频率递减”，则变频器输出频率的上升或下降，可由按钮开关SB1和SB2来控制。    (2)主要优点    1)寿命长。电位器容易磨损，而按钮开关则不易损坏；    2)调速精度高。电位器给定属于模拟量给定，非但本身的调频精度较低，在远距离控制时，容易受线路电压降的影响而进一步降低精度。升、降速端子给定是数字量给定，本身的调节精度较高，且在远距离控制时，不受线路电压降的影响；    3)抗干扰能力强  因为升、降速端子给定的控制信号是开关信号，故抗干扰能力比模拟量给定强得多。

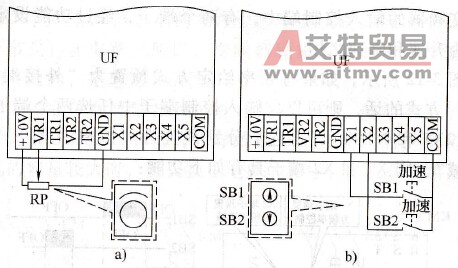

    图3-13    用升降速端子给定代替电位器给定    a)电位器给定 b）升降速端子给定
