变频器多挡转速的继电器控制方案

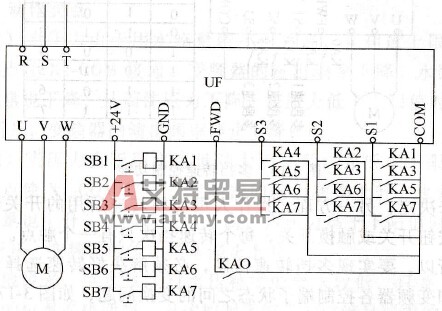

    控制电路如图3-18所示，7个按钮开关SB1~SB7分别控制7个小继电器KA1~KA7。这7个按钮开关是带机械联锁的，即任何一个按下后，其余6个都处于断开状态。继电器可选择24V的直流继电器，直接利用变频器提供的24V电源。要注意变频器电源的负载能力，例如森兰SB70系列变频器中，24V电源所能提供的最大电流是80mA，所以在选购继电器时，其线圈电阻必须大于300Ω。
    图3-18    多挡转速控制的实施    至于具体控制X1、X2、X3的电路，先要找出各端子的规律：在图3-16的端子状态表中可以看出：端子X1在第1、3、5、7挡转速时处于“1”状态，所以，由KA1、KA3、KA5、KA7来控制它的信号；端子X2在第2、3、6、7挡转速时处于“1”状态，所以，由KA2、KA3、KA6、KA7来控制它的信号；端子X3在第4、5、6、7挡转速时处于“1”状态，所以，由KA4、KA5、KA6、KA7来控制它的信号。    今举例说明如下：    例1：用户选择第2挡转速    按下SB2→KA2得电    →变频器的X2得到信号    →“X3、X2、X1”的组合是“010”，为第2挡转速。    例2：用户选择第5挡转速    按下SB5→KA5得电    →变频器的X3、X1得到信号    →“X3、X2、X1”的组合是“101”，为第5挡转速。
