变频器自动同步控制

    (1)同步信号的取出。图3-29a所示的张力架是常用的取出同步信号的方法之一。    如图，当后面单元的线速度V2大于前面单元的线速度v1时，张力架必上升，并旋动无触点电位器RP1。反之，当后面单元的线速度v2小于前面单元的线速度v1时，张力架必下降，并反方向旋动无触点电位器RP1。    (2)自动同步控制。为简便起见，今以两个单元的同步为例，如图b所示。    1)统调。变频器UF1和UF2的VI1端是频率的主给定端，VI1和GND分别接至可调稳压电源的“+”和0V之间，给定信号的大小，由电位器RP0进行调节。当凋节RP0时，可调稳压电源的正、负电压同时改变，各单元变频器的输出频率也同步改变。

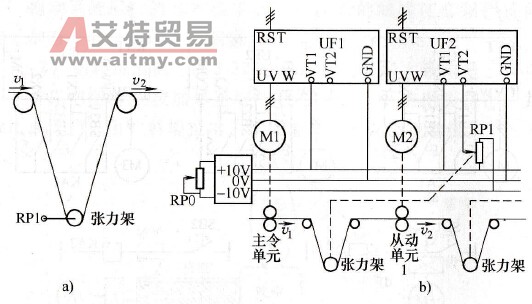

    图3-29    自动同步控制电路    a)张力架b）控制电路    2)微调。各从动单元变频器的辅助给定端VI2接至无触点电位器RP1的活动端，RP1的两个固定端分别接至可调稳压电源的正端与负端。因此，VI2端得到的信号是可正、可负的。VI2端得到的辅助给定信号将与VI1端得到的主给定信号相加，成为决定变频器输出频率的合成给定信号。今假设：    v2>v1    则张力架上升，RP1的活动端移向可调稳压电源的“-”端，从动变频器UF2的VI2端得到“-”信号，使合成给定信号减小，UF2的输出频率降低，v2减慢，实现了自动微调。
