变频器手动同步控制电路

    以三个单元的同步控制为例，其控制电路如图3 -28所示。    (1)统调。统调的升速和降速分别由继电器KA1和KA2来执行。KA1的动合触点接至各变频器的升速端子(X1)；KA2的动合触点接至各变频器的降速端子( X2)。    KA1和KA2又接受按钮开关SB1（升速）和SB2（降速）的控制：    按下SB1，继电器KA1得电，其触点使变频器UF1、UF2、UF3的升速端子X1同时得到信号，各单元电动机同时升速；    按下SB2，继电器KA2得电，其触点使变频器UF1、UF2、UF3的降速端子X2同时得到信号，各电动机同时降速。    (2)微调。各单元的微调分别由按钮开关SB11、SB21、SB31（升速）和SB12、SB22、SB32（降速）来进行。    例如，当发现2单元的线速度偏慢时，只需接一下SB21，使变频器UF2的输出频率和电动机M2的转速升高，以提高2单元的线速度。

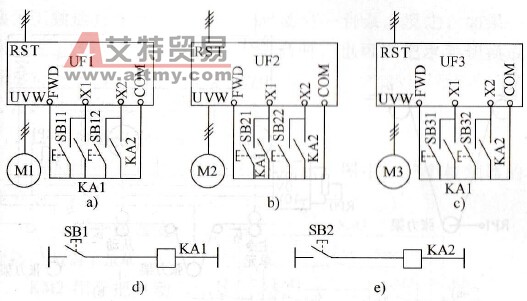

    图3-28    手动同步控制电路（继电器）    a)1单元b）2单元c）3单元d)升速统调e）降速统调
