变频器多功能端子应用举例

    1．物料传输带的控制    某物料传输带如图3-24a所示。料斗里的物料由电动机M2带动搅拌杆，搅拌杆一边搅拌，一边把物料挤压到传输带上，M2由变频器UF2控制。

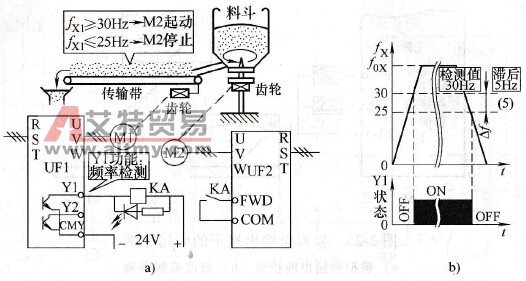

    图3-24    粉末传输带的控制    a)控制示意图b）对频率检测的考虑
    传输带由电动机M1拖动，M1由变频器UF1控制。其作用是把物料传输到另一料斗去。    为了防止物料在传输带上堆积，其控制要求是：    (1)传输带电动机M1的工作频率大于30Hz后，搅拌电动机M2才允许起动：    fx1≥30Hz→M2起动    (2)当M1的工作频率小于25Hz时，M2必须停止运行：     fx2<25Hz→M1停止    2．控制方案    为了满足上述控制要求，将变频器UF1的多功能输出端子Y1预置为“频率检测”信号，检测频率预置为30Hz，则当UF1的输出频率达到30Hz后，Y1和CMY之间导通，继电器KA得电，其触点将变频器UF2的FWD和COM之间接通，电动机M2开始起动。    同时，将UF1的频率检测“滞后频率”△f预置为5Hz，则当UF1的输出频率低于30-5=25Hz时，Y1和CMY之间截止，继电器KA断电，其触点将UF2的FWD和COM之间断开，电动机M2减速并停机。
