变频器在PID功能有效后的变化

    当变频器预置为“PID功能有效”后，将发生以下变化：    (1)模拟量输入端的变化。在一般情况下，变频器的闭环控制功能是无效的，其模拟量输入端是频率给定信号的输入通道，如图3-45a所示。    当变频器的闭环控制功能预置为“有效”（PID功能有效）时，变频器的模拟量输入端中，可以选择一个为目标信号的输入通道；其余输入端中，可选择一个为反馈信号的输入通道，如图3-45b所示。

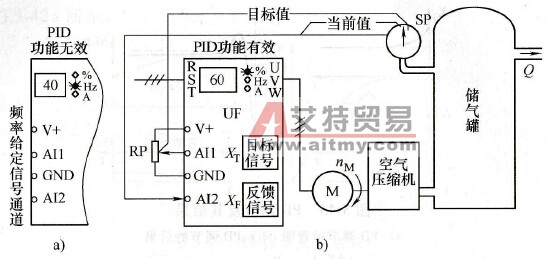

    图3-45    模拟量输入端的功能    a)闭环控制无效时b）闭环控制有效时    目标信号也可以通过键盘给定，则所有的模拟量输入端都可以作为反馈信号的输入通道。    (2)显示屏显示数据的变化。当PID功能无效时，显示屏上显示的是变频器的运行数据，如频率、电流、电压等，与显示数据相关的单位指示灯点燃，如图3-45a所示；    而当PID功能有效时，显示屏上显示的是与目标信号或反馈信号成正比的百分数，如图3-45b所示。

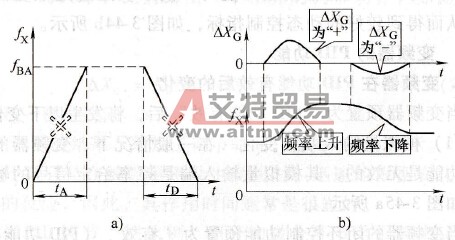

    图3-46    闭环控制的加、减速    a)加、减速时间失效b）加、减速取决于△XG    (3)加、减速的变化。当变频器预置为PID功能有效后，原来预置的加速时间和减速时间均失效，如图3-46a所示。其输出频率的上升或下降，以及上升、下降的快慢，完全取决于PID运算后的操作量△XG，如图3-46b所示。    如△XG=0，输出频率将不发，卜变化；如△XG>0，输出频率将上升，△XG大，频率上升得快；如△XG<0，输出频率将下降，△XG的绝对值大，频率下降得快。
