变频器报警端子的应用

来源:艾特贸易2017-06-05

简介当变频器因发生故障而跳闸时,其报警输出继电器立刻动作:动断触点 B-C 断开;动合触点 A-C 闭合。 其基本应用有两个方面: 1 .切断变频器电源 如图 3-22 ,报警输出端的动断触点

    当变频器因发生故障而跳闸时,其报警输出继电器立刻动作:动断触点“B-C”断开;动合触点“A-C”闭合。    其基本应用有两个方面:    1.切断变频器电源    如图3-22,报警输出端的动断触点“B-C”是串联在接触器KM的线圈电路中的,KM的主触点用于接通变频器的电源。    当变频器的故障继电器动作时,“B-C”断开,KM的线圈失电,主触点断开,变频器切断电源。

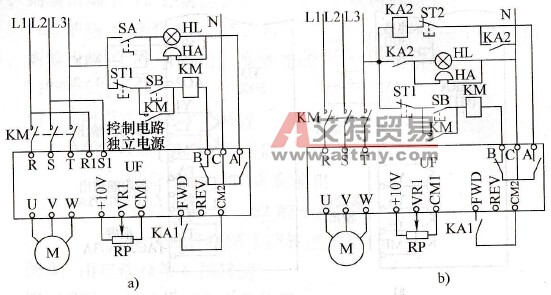

跳闸报警输出端子的应用示例
    3-22    跳闸报警输出端子的应用示例    a)控制电路有独立电源b)控制电路无独立电源    2.进行声光报警    (1)控制电路有独立电源。当变频器的故障继电器动作时,“A-C”闭合,指示灯HL和电笛HA发出声光报警信号,如图3-22a所示。    操作人员闻讯赶到后,断开SA,声光报警将停止。    (2)控制电路无独立电源。因为变频器的电源被切断后,控制电路的电源也将逐渐消失,声光报警不能持久。为此,令继电器KA2线圈得电,其触点可保持声光报警电路继续通电,如图3-22b所示。    操作人员闻讯赶到后,按下ST2,声光报警将停止。
