变频器输出端子连接注意事项

    变频器的输出端子应按正确相序连接到三相异步电机。如果电机的旋转方向不对，则交换U、V、W中任意两相接线。变频器的输出侧不能连接电容器和电流浪涌吸收器。驱动较大功率电机时，在变频器输出端与电机之间要接热继电器。图6-7所示为主电路基本接线图。    当变频器和电机之间的连线很长时，电线间的分布电容会产生较大的高频电流，可能会导致变频器过电流跳闸，漏电流增加，电流显示精度变差等。因此，3.7kW(含3.7kW)以下的电机连线不要超过50m，5.5kW（含5.5kW）以上的不要超过100m。如果连线必须很长，可使用外选件输出电路滤波器（OFL滤波器）。这些要求如图6-8所示。

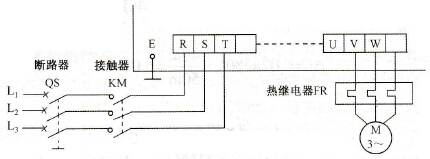

    图6-7    主电路基本接线图

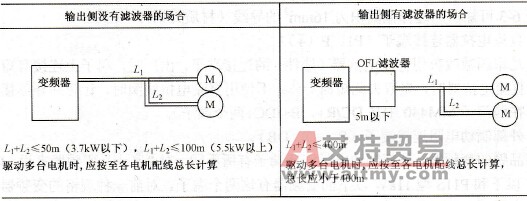

    图6-8    变频器与电机连接要求示意图    变频器与电机之间的导线线径的选择。因为频率下降时，电压也要下降，在电流相等的情况下，线路的电压降△U在输出电压中所占比例将上升，而电机得到的电压的比例则下降，有可能导致电机发热。所以，在决定变频器与电机之间导线的线径时，最关键的因素是线路电压降△U的影响。一般要求：    △U≤(2～3) %UN    (6-3)式中 UN-电机的额定电压(V)。    △U的计算公式为：    (6-4)式中IMN-电机的额定电流(A)；    R0-单位长度导线的电阻(mΩ/m)；    L-导线的长度(m)。    常用电机引出线的单位长度电阻值如表6-3所示。    表6-3    电机引出线的单位长度电阻值
    下面举例说明。    某电机的主要额定数据如下：PMN=30kW，UMN=380V，IMN=57.6A，nmn=1460r/min，变频器与电机之间的距离为40m，要求在工作频率为40Hz时，线路电压降不超过2%。选择线径的方法如下。
    由式(6-4)：    R0≈1.52mΩ/m。    由表6-3可知，应选择截面积为16mm2的导线（材质为铜）。
