变频器安装柜的设计及选择

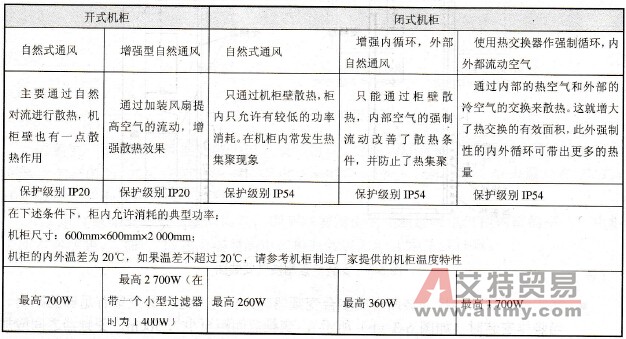

    变频器安装柜的设计是正确使用变频器的重要环节，考虑到柜内温度的增加，不得将变频器存放于密封的小盒之中或在其周围堆置零件、热源等。柜内的温度应保持不超过50℃。在柜内安装冷却（通风）扇时，应设计成冷却空气能通过热源部分。变频器和风扇安装位置不正确的话，会导致变频器周围的温度超过规定数值。总之，要计算柜内所有电气装置的运行功率和散热功率、最大承受温度，综合考虑后计算出安装柜的体积，选择柜体材料、散热方式、换流形式等。    由于变频器技术是很成熟的技术，所以有许多现行、通用的安装柜可供选择和参考。图6-4所示为变频器安装柜的几种设计形式。安装柜大致分为开式和闭式两种形式。其优缺点对比如表6-1所示，机柜安装处的周围条件（温度、湿度、粉尘、有害气体、爆炸危险等）决定了机柜所应达到的保护等级IP××。

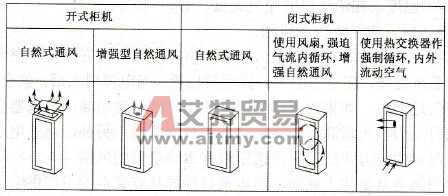

    图6-4    变频器安装柜的几种设计形式    表6-1    变频器安装柜几种形式的对比

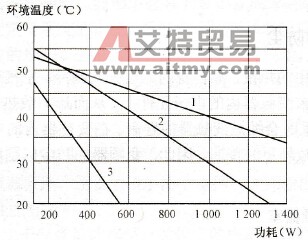

    安装柜内允许消耗的功率决定于机柜的类型、机柜周围环境的温度和机柜内各设备的布局。图6-5所示为机柜内设备的功耗与周围最高温度之间的关系曲线。    图中的曲线1、2和3分别对应下述类型的柜子：    ①曲线1对应的是具有热交换器的闭式机柜，热交换器的尺寸为920mm×460mm×111mm。    ②曲线2对应的是通过自然对流通风的机柜。    ③曲线3对应的是通过风扇作强制循环和自然通风的闭式机柜。

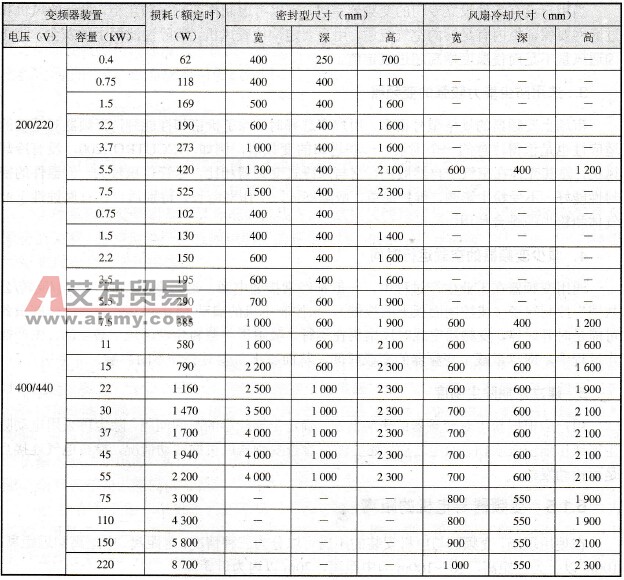

    图6-5    机柜内设备的功耗与周围最高温度之间的关系曲线    表6-2所示为安装柜的温升为10℃，周围温度为40℃，不同变频器所对应的安装柜尺寸，可供读者选择和参考。    表6-2    变频器安装柜参考尺寸
