变频器驱动电机的转矩特性

    在采用变频器驱动的电机调速控制系统中，电机的输出特性取决于变频器的输出特性。其中，变频器输出的U/f值决定电机连续额定输出，而变频器的最大输出电流将决定电机瞬间最大输出。图7-32所示为普通电机在U/f控制方式变频器驱动下的输出转矩特性。当电机在50Hz以上运行时，属恒功率调速运行，其转矩与转速成反比。当变频器的输出频率在f1~50Hz之间时，可以按原来的恒转矩特性考虑，但由于转速的降低将导致电机冷却能力下降，所以可允许的连续运转转矩也将下降。    在6~f1Hz之间，电机冷却能力下降，而且电机定子线圈的阻抗压降的相对影响增大，使得连续运转转矩大幅度下降。此时，运转频率越低，变频器输出电压越低，电机内部压降的影响越大，转矩急剧减小。

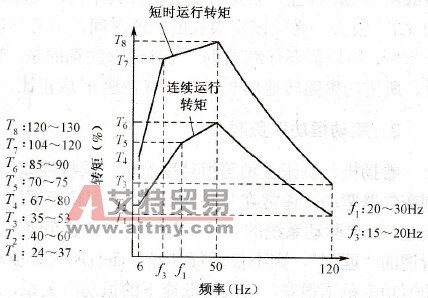

    注：电源为50Hz，200V(400V)时的情况，转矩以50Hz时的额定转矩为100%    图7-32    普通电机在U/f控制方式变频器驱动下的输出转矩特性
