变频器安装空间的要求

    在安装空间上，要保证变频器与周围墙壁留有15cm的距离，有通畅的气流通道，如图6-1所示。    变频器工作时，其散热片的温度可达90℃，故安装底板必须为耐热材料。此外，还要保证不会有杂物进入变频器，以免造成短路或更大的故障。变频器的几种常用安装方式如图6-2所示。

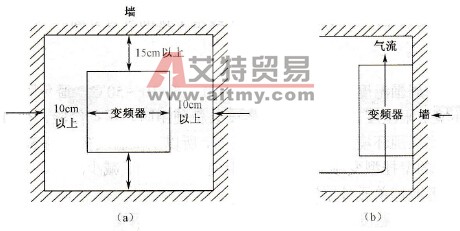

    图6-1    变频器的安装示意图

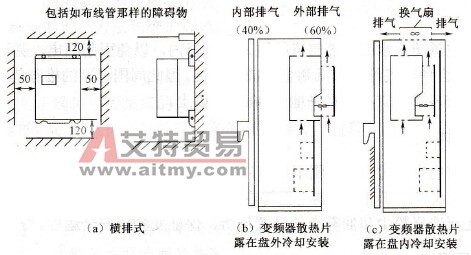

    图6-2    变频器的几种常用安装方式    很多生产现场将变频器安装于电气安装柜内，这时应注意散热问题。变频器的最高允许温度Ti=50℃，如果安装柜的周围温度Ta=40℃(max)，则必须使柜内温升在Ti-Ta=10℃以下。关于散热有以下两种情况。    ①电气柜如果不采用强制换气，则变频器发出的热量经过电气柜内部的空气，由柜表面自然散热。这时，散热所需要的电气柜有效表面积A用下式计算。      (6-1)式中 Q-安装柜总发热量(W)；    h-传热系数（散热系数）；    A-安装柜有效散热面积，去掉靠近地面、墙壁及其他影响散热的面积(m²)；    Ts-电气柜的表面温度(℃)；    Ta-周围温度（℃，一般最高时为40℃）。    ②设置换气扇，采用强制换气时，散热效果更好，是盘面自然对流散热无可比拟的。换气流量P可用下式计算，该式也可用于计算风扇容量。      (6-2)式中Q-电气柜内总发热量(W)；    ρ-空气密度，ρ=1.057 k9/m³（50℃时）；    C-空气的比热容，C=1.0kJ/kg·℃；    P-流量(m3/S)；    T0-排气口的空气温度(℃)，50℃；    Ta-周围温度（在给气口的空气温度，℃），40℃。    使用强制换气时，应注意以下问题。    ·从外部吸入空气的同时也会吸入尘埃，所以在吸入口应该安置空气过滤器。在柜    门上设置屏蔽垫，在电缆引入口设置精梳板，当电缆引入后，就会自动密封起来。    ·当有空气过滤时，如果吸入口的面积太小，则风速增高，过滤器会在短时间内堵    塞，而且压力损失增高，会降低风扇的换气能力。另外，由于电源电压的波动有    可能使风扇的能力降低，应该选定约有20%余量的风扇。    ·因为热空气会从下往上流动，所以最好选择从安装柜的下部供给空气，向上部排    气的结构，如图6-3 (a)所示。

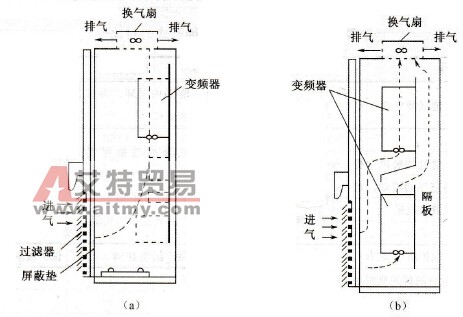

    图6-3    安装柜强制换气安装图    ·当需要在邻近并排安装两台或多台变频器时，台与台之间必须留有足够的距离。    当竖排安装时(如图6-3 (b)所示），变频器间距至少为50cm，变频器之间应加    隔板，以增加上部变频器的散热效果。
