对变频和工频的切换过程有些什么要求

    这个问题需要从切换控制的主电路来进行分析。

    1．切换控制主电路的构成。如图4-29所示，各接触器的功用是：

   (1) KM1  用于将电源接至变频器的输入端；

   (2) KM2  用于将变频器的输出端接至电动机；

   (3) KM3  用于将工频电源直接接至电动机。

    此外，因为在工频运行时，变频器不可能对电动机的进行过载保护，所以，必须接入热继电器KH，用于工频运行时的过载保护。

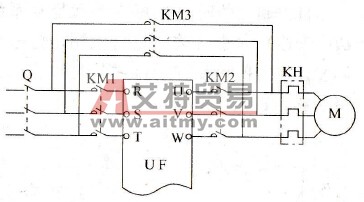

    图4-29    切换控制的主电路

    2．切换的动作顺序。切换时，应先断开KM2，使电动机脱离变频器。经适当延时后合上KM3，将电动机接至工频电源。

    由于在变频器的输出端是不允许与电源相连接的，因此，接触器KM2和KM3绝对不允许同时接通，互相间必须有非常可靠的互锁。经验表明，KM2和KM3采用有机械互锁的接触器是适宜的。同时，从KM2断开到KM3闭合之间的延迟时间是必要的，通常称为“切换时间”，用tc表示。

    3．运行切换控制的基本要求。运行切换是从变频50Hz切换到工频50Hz，切换前的转速等于或接近于额定转速。

   (1)当KM3闭合，电动机接至工频电源时，电动机的转速不应下降过多，以防止产生较大的冲击电流。一般说来，切换时电动机的转速以不低于额定转速的70%为宜。因此，切换时的延时时间应尽量地短一些。

   (2)必须避免在切换过程中产生过大的冲击电流，干扰电网。
