异步电机矢量控制调速系统基本原理

来源:艾特贸易2017-06-05

简介异步电机的矢量控制是仿照直流电机的控制方式,把定子电流的磁场分量和转矩分量解耦开来,分别加以控制,即将异步电机的物理模型等效地变成类似于直流电机的模式。 众所周知,

    异步电机的矢量控制是仿照直流电机的控制方式,把定子电流的磁场分量和转矩分量解耦开来,分别加以控制,即将异步电机的物理模型等效地变成类似于直流电机的模式。

    众所周知,交流电机三相对称的静止绕组ABC,通以三相平衡的正弦电流时,所产生的合成磁动势是旋转磁动势F,它在空间呈正弦分布,以同步转速ω(即电流的角频率)顺着A-B-C的相序旋转。这样的物理模型绘于图1.12  (a)中。

    然而,旋转磁动势并不一定非要三相不可,除单相以外,二相、三相、四相等任意对称的多相绕组,通以平衡的多相电流,都能产生旋转磁动势,当然以两相最为简单。图1.12(b)中绘出了两相静止绕组α和β,它们在空间互差90°,通以时间上互差90°的两相平衡交流电流,也产生旋转磁动势F。当图1.12  (a)和图1.12 (b)的两个旋转磁动势大小和转速都相等时,即认为图1.12 (b)所示的两相绕组与图1.12 (a)所示的三相绕组等效。再看图1.12(c)中的两个匝数相等且互相垂直的绕组MT,其中分别通以直流电流iMiT,产生合成磁动势F,其位置相对于绕组来说是固定的。

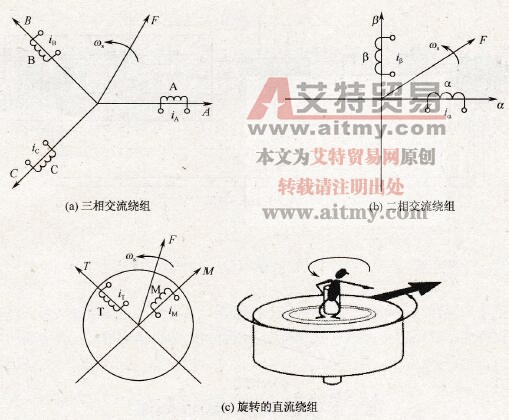

交流电机绕组等效

    1.12    交流电机绕组等效

    如果让包含两个绕组在内的整个铁心以同步转速旋转,则磁动势F自然也随之旋转起来,成为旋转磁动势。把这个旋转磁动势的大小和转速也控制成与图1.12 (a)和图1.12 (b)所示的磁动势一样,那么这套旋转的直流绕组也就和前面两套固定的交流绕组都等效了。当观察者也站到铁心上和绕组一起旋转时,在他看来MT是两个通以直流而相互垂直的静止绕组。如果控制磁通的位置在M轴上,就和直流电机物理模型没有本质上的区别了。这时,绕组M相当于励磁绕组,T相当于伪静止的电枢绕组。

    由此可见,以产生同样的旋转磁动势为准则,图1.12 (a)所示的三相交流绕组、图1.12 (b)所示的两相交流绕组和图1.12 (c)中整体旋转的直流绕组彼此等效。或者说,在三相坐标系下的iAiBiC,在两相坐标系下的iα、iβ和在旋转两相坐标系下的直流iMiT是等效的,它们能产生相同的旋转磁动势。

    有意思的是,就图1.12 (c)所示的MT两个绕组而言,当观察者站在地面看上去,它们是与三相交流绕组等效的旋转直流绕组;如果跳到旋转着的铁心上看,它们就的确是一个直流电机模型了。这样,通过坐标系的变换,可以找到与交流三相绕组等效的直流电机模型。
