FM2822型可调光荧光灯电子镇流器控制器及其应用

    FM2822是上海复旦微电子公司研发的可调光荧光灯电子镇流器集成电路。与一些国外公司的同类IC比较，在设计上有独特之处，可以简化外围电路设计，大大增加外围设计的灵活性。

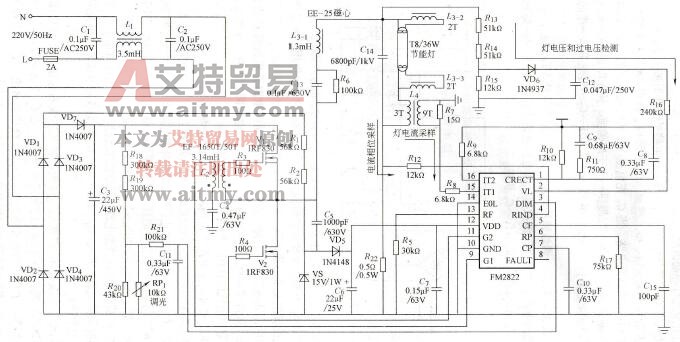

    基于FM2822的T8/36W型节能灯电子镇流器电路如图8-21所示。图中，C1、L1和C2组成EMI（电磁干扰）滤波器，VD1~VD4为桥式整流器，RP1为调光电阻，V1和V2为半桥开关，L3-1和C14组成LC串联谐振电路，L4的二次绕组与R7组成灯电流采样电路，R12和R22等组成电流相位采样电路，R11、R14、R15、VD6和C12组成灯电压和过压检测电路。

    其工作原理如下：

   1)电路启动。在接通AC电源后，电流经桥式整流器输出，并经启动电阻R1、R2及VS对IC (FM2822)的VDD引脚上的电容C6充电。当C6上的电压达到11V以上时，IC启动，振荡电路起振，半桥逆变器开始工作。一旦半桥产生输出，C5、VS和VD5等组成的电荷泵电路则为IC的VDD引脚提供工作电流。

    图8-21    基于FM2822的T8/36W型节能灯电子镇流器电路

   2)预热与启辉（触发）。灯丝预热的目的是为了延长灯管寿命，同时降低灯触发电压。一旦电路启动，振荡器则产生一个较高的频率对灯丝预热，当IC引脚CP上的电容C10电压升至4V时，预热时间结束。当C10取0.331μF时，预热时间为1s。预热频率主要由IC引脚RP外部电阻R17设定。R17阻值越大，振荡频率则越低。通常将预热频率设置为50~60kHz。

    在预热结束之后，C10上的电压从4V开始向0V扫描，振荡频率从预热频率向工作（即稳态工作）频率扫描。当频率接近L3-1和C14的固有频率时，则发生LC串联谐振，在C14上产生一个高压将灯点亮。触发时间为0. 2s。工作频率即最低振荡频率，通常将其设置为35~ 45kHz，具体由引脚RF上的电阻Rs和引脚CF上的电容C15共同决定。

   3)调光。IC引脚DIM上的调光信号与引脚CRECT上的信号作比较，内部误差放大器产生相应的误差电流送至压控振荡器产生某一个频率，使逆变器在该频率下工作，并在谐振电感L3-1上产生一个阻抗，以决定灯电流和灯功率，从而决定灯亮度。

   IC引脚IT1和IT2接收灯电流采样信号，经内部全波整流后输入到乘法器。引脚VL接收灯电压采样信号，并作为乘法器的另一个输入。引脚CRECT上的输出电流（乘法器输出）经外部阻容滤波电路滤除高频成分，决定灯电流和灯电压乘积信号，从而对调光控制实现功率闭环反馈。引脚DIM上的输入DC电压为0~4V，相应的灯功率调节范围为2%~100%。
