阿尔法ALPHA2000 18.5kW变频器驱动电路、振荡板电路

    阿尔法ALPHA200018.5kW变频器驱动电路、振荡板电路图（点击查看大图）

    检查驱动IC或IGBT模块的故障所在，必须知晓A316J保护电路的原理和关键功能引脚相应的输出状态（电平值）。让我们先看看A316J内部及外围故障保护电路是如何工作的。该图画了二路的驱动电路，剩下的空间，将开关电源电路的振荡板内电路填空在这里了，也附带说一下。

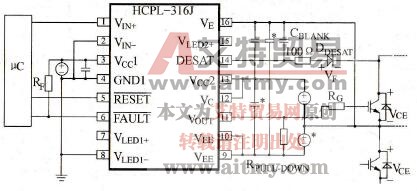

    结合上图(A316J(HCPL-316J)相关资料中的典型电路，较易看出故障保护电路与IGBT的连接）聊一下保护电路的动作流程。读者朋友先把输入、输出侧的供电回路和脉冲输出回路搞明白，这一块因篇幅有限艾特贸易网小编就不介绍了啊。

   A316J的14脚为模块OC故障（过电流故障）检测输入端，通过外接100Ω电阻和嵌位二极管连接到IGBT的集电极，16脚则与IGBT的发射极相接，A316J的14、16脚与外接电路构成了IGBT管压降检测电路。在正常工作状态下，在驱动发送期间，IGBT可靠导通．14脚外接二极管因IGBT的导通而正向导通，将14脚电压值嵌位在16脚电压的低电平值上，内部故障检测电路不动作，脉冲传输通道畅通。11脚内部电路正常输出逆变脉冲信号，模块OC报警信号输出脚6脚也输出正常状态下的高电平信号；当负载电流异常、逆变脉冲信号通路不良或IGBT本身故障导致IGBT管压降大于7V时，14脚外接二极管反向截止．14、16脚之间出现高电平信号，内部故障检测电路动作，一方面通过内部电路封锁了脉冲通道的传输，一方面起动故障保护电路，使6脚输出低电平的模块OC故障信号，送人前级CPU电路。当IGBT发生过电流时，11脚输出的驱动电压下降，使IGBT软关断，以避免陡然关断产生过电压而导致IGBT的损坏。当内部IC供电检测电路检测到输入电源电压高于内部基准电压值时，且无过电流信号输入时，则脉冲传输通道正常工作。若检测到欠电压信号，则无论脉冲通道是否在正常传输，内部故障保护电路动作，将A3J6J内部推挽输出级的上管（输送驱动电压）关断，同时使下管（输送截止电压）导通，将IGBT软关断。

    模块OC故障保护电路被起动后，A316J的6脚将一直被锁定为低电平故障信号输出状态，直到从5脚输入低电平复位信号为止——须由外电路输出一个故障复位信号来解除电路锁定状态。14脚外接嵌位二极管，对其工作参数有特殊要求，反向耐压不小于1000V，开通时间为75ns。用普通二极管代用，因结电容的电荷存储效应，会失去检测保护作用造成IGBT的损坏。

    开关电源的振荡板通过6个引脚与电源/驱动板相连，二次绕组整流输出的-15直流电压，由1、2脚输入到振荡板的稳压控制电路。稳压电路由U3(8引脚贴片式TL431）基准电压源和U2 (181349D)光耦合器组成。-15V输出电压的变化，引起了U2内部发光二极管输入电流的变化，U2输出侧光电晶体管因受光量不同而输出内阻相应变化，此变化信号输入U1 (3845)的2脚，U2内部电路控制U2的6脚输出脉冲的占空比，经由振荡板的4脚，输出驱动脉冲到开关管的栅极，控制开关管的导通/截止时间比，从而将开关变压器的二次绕组的输出电压维持在一定值内。开关电路的工作电流信号，经由R7、C7回路引入U1的3脚，由内部电路实施电流闭环控制与过电流保护。
