PLC与变频器连接实现多挡转速控制程序详解

来源：艾特贸易2017-06-05

简介下面对照图 9-9 线路图和图 9 10 程序来说明 PLC 与变频器实现多挡转速控制的工作原理。 (1) 通电控制。当按下通电按钮 SB10 时， PLC 的 x000 端子输入为 ON ，它使程序中的 [0] x000 动合触点

下面对照图9-9线路图和图9 10程序来说明PLC与变频器实现多挡转速控制的工作原理。

(1)通电控制。当按下通电按钮SB10时，PLC的x000端子输入为ON，它使程序中的[0] x000动合触点闭合，“SET Y010”指令执行，线圈Y010被置1，Y010端子内部的硬触点闭合，接触器KM线圈得电，KM主触点闭合，将380V的三相交流源送到变频器的R、S、T端。

(2)断电控制。当按下断电按钮SB11时，PLC的XO01端子输入为ON，它使程序中的[3] X001动合触点闭合，“RST Y010”指令执行，线圈Y010被复位失电，Y010端子内部的硬触点断开，接触器KM线圈失电，KM主触点断开，切断变频器R、S、T端的输入电源。

(3)启动变频器运行。当按下运行按钮SB12时，PLC的X002端子输人为ON，它使程序中的[7] X002动合触点闭合，由于Y010线圈已得电，它使Y010动合触点处于闭合状态，“SET Y004”指令执行，Y004线圈被置1而得电，Y004端子内部硬触点闭合，将变频器的STF、SD端子接通，即STF端子输入为ON，变频器输出电源启动电动机正向运转。

(4)停止变频器运行。当按下停止按钮SB13时，PLC的X003端子输人为ON，它使程序中的[10] X003动合触点闭合，“RST Y004”指令执行，Y004线圈被复位而失电，Y004端子内部硬触点断开，将变频器的STF、SD端子断开，即STF端子输人为OFF，变频器停止输出电源，电动机停转。

(5)故障报警及复位。如果变频器内部出现异常而导致保护电路动作时，A、C端子间的内部触点闭合，PLC的X014端子输入为ON，程序中的[14] X014动合触点闭合，Y011、Y012线圈得电，Y011、Y012端子内部硬触点闭合，报警铃和报警灯均得电而发出声光报警，同时[3] X014动合触点闭合，“RST Y010”指令执行，线圈Y010被复位失电，Y010端子内部的硬触点断开，接触器KM线圈失电，KM主触点断开，切断变频器R、S、T端的输入电源。变频器故障排除后，当按下故障按钮SB14时，PLC的X004端子输入为ON，它使程序中的[12] X004动合触点闭合，YOOO线圈得电，变频器的RES端输入为ON，解除保护电路的保护状态。

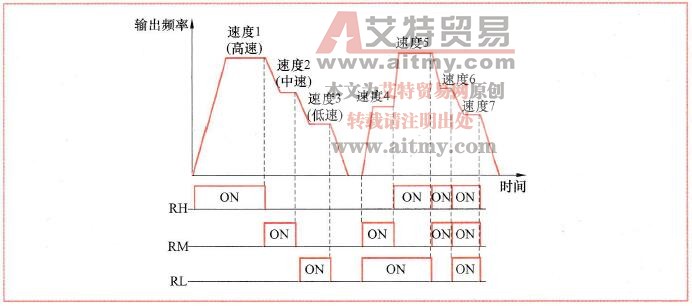

(6)转速一控制。变频器启动运行后，按下按钮SB1（转速一），PLC的Xo05瑞子输入为ON，它使程序中的[19] X005动合触点闭合，“SET M1”指令执行，线罔Ml被置1，[82] Ml动合触点闭合，Y003线圈得电，Y003端子内部的硬触点闭合，变频器的RH端输入为ON，让变频器输出转速一设定频率的电源驱动电动机运转。按下SB2～SB7中的某个按钮，会使X006～X013中的某个动合触点闭合，“RSTM1”指令执行，线圈Ml被复位失电，[82] M1动合触点断开，Y003线圈失电，Y003端子内部的硬触点断开．变频器的RH端输入为OFF，停止按转速一运行。

(7)转速四控制。按下按钮SB4（转速四），PLC的X010端子输入为ON，它使程序中的[46] X010动合触点闭合，“SET M4”指令执行，线圈M4被置1，[87]、[92] M4动合触点均闭合，Y002、YO01线圈均得电，Y002、YO01端子内部的硬触

点均闭合，变频器的RM、RL端输入均为ON，让变频器输出转速四设定频率的电源驱动电动机运转。按下SB1-- SB3或SB5～SB7中的某个按钮，会使x005～X007或X011--X013中的某个动合触点闭合，“RST M4”指令执行，线圈M4被复位失电，[87]、[92] M4动合触点均断开，Y002、YO01线圈均失电，Y002、Y001端子内部的硬触点均断开，变频器的RM、RL端输入均为OFF,停止按转速四运行。
