变频器中整流桥模块的检测技术方法

    1)整流桥模块的好坏判断

    整流桥模块内部电路如图4-30所示。整流桥模块端子间导通状态见表4-5。

   2)整流桥模块的损坏原因

   (1)变频器的整流元器件本身质量不好。

    图4-30    整流桥模块内部电路

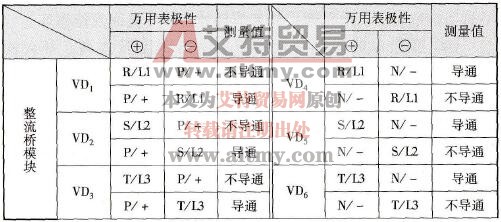

    表4-5    整流桥模块端子间导通状态

   (2)电网电压太高，电网遇雷击和过电压浪涌。电网内阻小，过压保护的压敏电阻已经烧毁不起作用，导致全部过压加到整流桥上。

   (3)变频器离电网的电源变压器太近，中间的线路阻抗很小，变频器没有安装直流电抗器和输入侧交流电抗器，使整流桥处于电容滤波的高幅度尖脉冲电流的冲击状态下，整流桥过早损坏。

   (4)变频器的后级电路、逆变功率开关元件损坏，导致整流桥流过短路电流而损坏。

   (5)三相输入缺相，使整流桥负担加重而损坏。
