变频器中逆变功率模块的检测技术方法

    1)逆变模块的好坏判断

    变频器逆变电路如图4-29所示。可采用模拟式万用表电阻挡测量各端子间导通状态，判断逆变模块是否损坏。逆变模块端子间导通状态见表4-4。

    图4-29    逆变电路

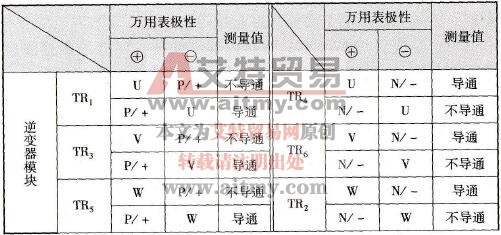

    表4-4    逆变模块各端子间导诵状态

   2)逆变功率模块的更换

    查到主元件损坏的根本原因，并消除再次损坏的可能，才能更换逆变模块；否则，换上新模块也会再次被损坏。更换逆变模块前的注意事项如下。

   (1)变频器的功率模块与散热器之间涂导热硅脂，保证涂层厚度为0.1~0.25mm，接触面积达80%以上，螺钉连接牢固，以确保模块散热良好。

   (2)IGBT要避免静电损坏，在装配焊接中防止损坏的根本措施是把要修理的机器、IGBT模块、电烙铁、操作工作台垫板等全部用导线连接起来，使得操作在等电位下进行，全部连接的公共点如能接地就更好。特别是电烙铁头上不能带有220 V高电位，示波器电源要用隔离良好的变压器隔离。IGBT模块在未使用前要保持控制极G与发射极E接通，不得随意去掉该器件出厂前的防静电保护GE连通的措施。

   (3)变频器拆开时，要对被拆件、线头、零件做好记录。再装配时，处理好原装配上的各类技术措施，不得简化、省略。例如，输入的双绞线、各电极连接的电阻阻值、绝缘件、吸收板或吸收电容都要维持原样；要对做了修焊的驱动印制板进行清洁和防止爬电的涂漆处理，并保证绝缘可靠，不要少装和错装零部件。

   (4)变频器的并联模块要求型号、编号一致，在编号无法一致时，要确保并联的全部模块性能相同。

   (5)如果变频器因炸机而导致铜件缺损，要把毛刺修圆砂光，避免因为过电压发生尖端放电而再次损坏。

    艾特贸易小编提示：

    有时变频器更换模块后，一通电又把模块烧了。为了防止这种现象的出现，一般在变频器的直流主回路中串入一电阻，电阻阻值为1～2 kΩ，功率50 W以上。由于电阻的限流作用，即使故障开机也不会损坏模块。此时可进行空载试验，一般如果空载运行正常，去掉电阻也都会正常运行。
