日立R-176型直冷式电冰箱压缩机启动工作时漏电保

    故障现象

    据用户介绍，该电冰箱接通电源压缩机启动工作时，家中交流进线处的漏电保护器就会自动跳闸，而使家中的220V交流电源均断开。

    ●故障分析

    根据用户介绍的情况，又对故障电冰箱进行观察，采用试电笔对电冰箱的外壳进行检查，发现试电笔内的氖泡微亮，说明故障是由于电冰箱有漏电现象引起的。

    ●故障检修

    1．判断故障的大概部位

   (1)在断开电冰箱交流电源插头的情况下，采用万用表“R×10k”挡测量电源与地线（压缩机外壳）之间的电阻值约为180 kΩ左右。

   (2)拆下PTC启动器，测量压缩机三个接线柱对其外壳之间的绝缘电阻值均为∞，基本正常。由此判断电冰箱的连接线路有漏电之处。

   (3)将照明灯与温度控制器拆下来，测量原与温度控制器C端连接点与地线之间的电阻值约为180 kΩ，在靠近过载保护器处的连接线剪断（即图9-11所示电路中“×”号之处），再测量上述C端与地线之间的电阻仍然为180 kΩ左右。由此判断，故障是由于温度控制器C端连接点到过载保护器之间的连接线路有漏电或补偿加热器由于长期受潮湿、腐蚀出现漏电引起的

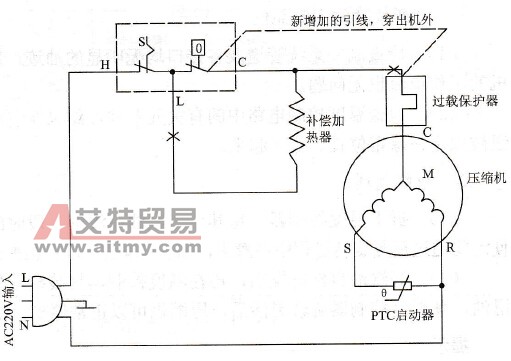

    图9-11    日立R-176型直冷式电冰箱压缩机启动电路

    2．故障处理

    切断补偿加热器与温度控制器的L端连接，按图9-11中虚线所示，在温度控制器C端与过载保护器之间另外连接一根导线后，接通电源试机，漏电保护器不再自动跳闸，故障排除。
