刀开关简介

    刀开关又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。在低压电路中，作为不频繁接通和分断电路用，或用来将电路与电源隔离。

    刀开关由操作手柄、触刀、静插座和绝缘底板组成。依靠手动来实现触刀插入或脱离插座的控制。按刀数可分为单极、双极和三极。刀开关符号如图1-27所示。

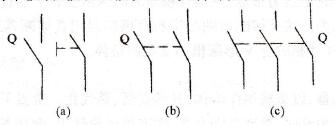

    图1-27    刀开关的符号

   (a)单极；(b)双极；(c)三极

   (1)胶盖闸刀开关  图1-28(a)所示为HK系列瓷底胶盖刀开关结构图，由刀开关和熔丝组合而成。瓷底板上装有进线座、静触点、熔丝、出线座和刀片式的动触点，上面罩有两块胶盖。这样，操作人员不会触及带电部分，并且分断电路时产生的电弧也不会飞出胶盖外面而灼伤操作人员。安装时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。静触点一边为进线端，动触点一边的出线端。

    胶盖闸刀开关图形符号和文字符号如图1-28(b)所示。

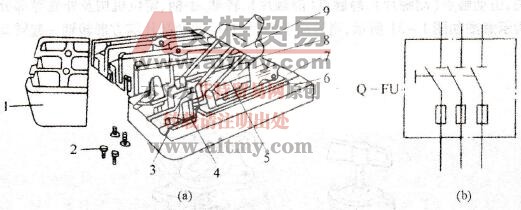

    图1-28    HK系列瓷底胶盖刀开关

   (a)结构图；(b)带熔断器刀开关符号

   1-胶盖；2-肢盖固定螺钉；3-进线座；4-静触点；5-熔丝；

   6-瓷底；7-出线座；8-动触点；9-瓷柄

   (2)铁壳开关  又称封闭式负荷开关，常用的HH系列结构和外形如图1-29所示。它由刀开关、熔断器、灭弧装置、操作机构和金属外壳构成。操作机构装有机械连锁，以保证操作安全。操作机构中，在手柄转轴与底座间装有速动弹簧，这样有利于迅速灭弧。

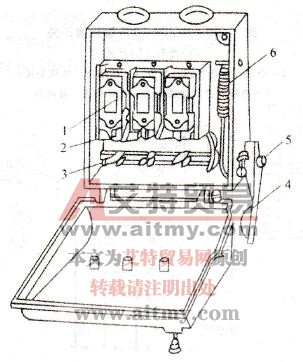

    图1-29    HH系列铁壳开关

   1-熔断器：2-夹座；3-闸刀；4-手柄；5-转轴；6-速动弹簧

    铁壳开关适用于各种配电设备中，具有短路保护功能。使用铁壳开关时，外壳应可靠接地，防止意外漏电造成触电事故。铁壳开关图形符号和文字符号与胶盖闸刀开关相同。
