51单片机时钟电路原理图详解！

时钟电路就是一个振荡器，给单片机提供一个节拍，单片机执行各种操作必须在这个节拍的控制下才能进行。因此单片机没有时钟电路是不会正常工作的。时钟电路本身是不会控制什么东西，而是你通过程序让单片机根据时钟来做相应的工作。
在MCS－51单片机片内有一个高增益的反相放大器，反相放大器的输入端为XTAL1，输出端为XTAL2，由该放大器构成的振荡电路和时钟电路一起构成了单片机的时钟方式。根据硬件电路的不同，单片机的时钟连接方式可分为内部时钟方式和外部时钟方式，如图1所示。

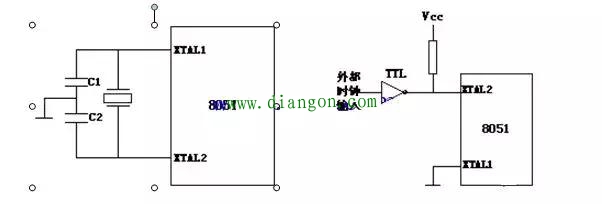

（a）内部方式时钟电路 （b）外接时钟电路
图1 时钟电路

内部时钟原理图 （就是一个自激振荡电路）
在内部方式时钟电路中，必须在XTAL1和XTAL2引脚两端跨接石英晶体振荡器和两个微调电容构成振荡电路，通常C1和C2一般取30pF，晶振的频率取值在1.2MHz～12MHz之间。对于外接时钟电路，要求XTAL1接地，XTAL2脚接外部时钟，对于外部时钟信号并无特殊要求，只要保证一定的脉冲宽度，时钟频率低于12MHz即可。
晶体振荡器的振荡信号从XTAL2端送入内部时钟电路，它将该振荡信号二分频，产生一个两相时钟信号P1和P2供单片机使用。时钟信号的周期称为状态时间S，它是振荡周期的2倍，P1信号在每个状态的前半周期有效，在每个状态的后半周期P2信号有效。CPU就是以两相时钟P1和P2为基本节拍协调单片机各部分有效工作的。
