桑塔纳2000轿车前照灯和雾灯光束的调整技术方法

    ①如图12-54所示，在车辆装备齐全（包括所有常规装备，例如备用胎、工具、千斤顶、灭火机等），轮胎气压正常，后座坐一人或放70kg行李，车辆停放在平坦场地，距屏幕或墙壁10m的情况下，前照灯光束最低线a-a应在前照灯水平中心线H-H的下方10cm处，雾灯光束的下部边线d-d应在前照灯水平中心线H-H下方20cm处。

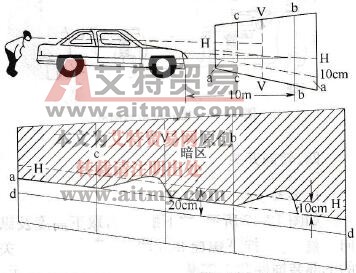

    图12-54    前照灯与雾灯光束的调整要求

   a-a．前照灯光束下部边线b-b．右前照灯纵向中心线c-c．左前照灯纵向中心线H-H．前照灯水平中心线V-V．汽车纵向中心线d-d．雾光灯光束下部边线

    ②前照灯与雾灯的光束达不到要求时，应进行调整。如图12-55所示，前照灯的水平光束用光束水平方向的调整螺钉1进行调整，前照灯的垂直光束用光束垂直方向调整螺钉3进行调整，雾灯的光束用雾灯调整螺灯7进行调整。

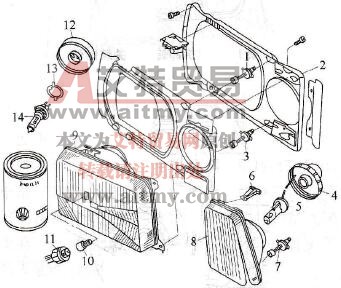

    图12-55    前照灯与雾灯光束的调整

    1．光束水平方向调整螺钉2．架3．光束垂直方向调整螺钉4．雾灯座5．雾灯灯泡6．连接器7．雾灯调整螺钉8．雾灯罩9．前照灯灯座10．侧灯灯泡11．侧灯灯座12．护盖13．夹紧弹簧14．前照灯灯泡
