桑塔纳2000型轿车仪表板

    上海桑塔纳2000型轿车仪表板上主要有车速里程表、转速表、冷却液温度表、汽油表、时钟、动态油压警报、防冻液液位警报、高温警报、汽油不足警报、驻车制动作用、充电、后风窗加热除霜、远光指示、紧急闪光、ABS警报等20几种仪表和信号灯。仪表台上还布置收放机、点烟器、杂物箱以及空调出风口等。图12-1所示为桑塔纳2000型轿车仪表台。组合仪表盘的组成如图12-2所示，组合仪表的电路连接情况如图12-3所示。

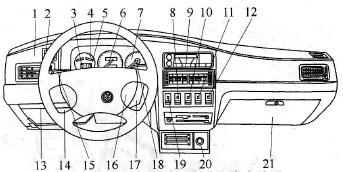

    图12-1    桑塔纳2000轿车仪表台外观

    1．出风门2．灯光开关和仪表板照明亮度调节器3．电子钟4．冷却液温度表和汽油表5．信号灯/警告灯6．车速里程表7．发动机转速表8．后风窗除霜开关(GSi)9．收放机10．雾灯开关/紧急闪光灯开关(GSi)11．防盗系统指示灯(GSi)/后窗除霜开关12．紧急闪光灯开关/ABS指示灯（GSi和加装ABS系统的车辆上）13．熔丝盖板14．阻风门拉手(仅GLS)  15．转向信号灯及变光拨杆开关16．喇叭按钮17．点火开关及转向盘锁18．风挡刮水器及洗涤剂喷射装置拨杆开关19．空调开关20．点烟器21．杂物箱

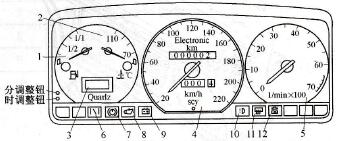

    图12-2    组合仪表盘的组成

    1．燃油表2．冷却液温度表3．液晶钟4．电子车速里程表5．转速表6．阻风门指示灯7．驻车制动和制动液液面警告灯8．机油压力警告灯9．充电指示灯10．远光指示灯11．后风窗加热指示灯12．冷却液液面警告灯

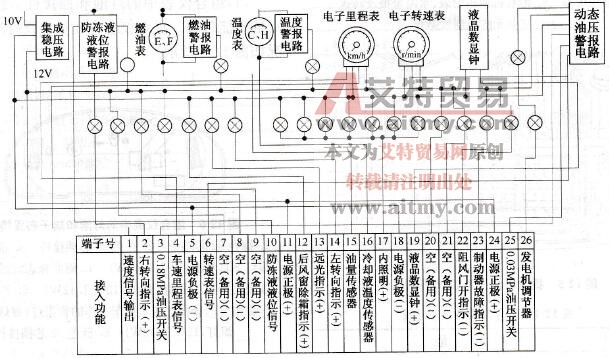

    图12-3    桑塔纳2000型轿车组合仪表的电路图
