架空配电线路施工挖坑

    挖坑分为挖杆坑和挖拉线坑两种。杆坑应按设计要求的桩位和电杆埋深进行挖掘。挖坑前应复测线路设计时所打的木桩有没有移动或拔掉。如果发现木桩有移动或被拔掉，就要利用图样资料把移动过的找正或把所缺的木桩补上。

    为了防止坑壁塌方和施工方便，杆坑口尺寸要比坑底尺寸加大，加大数值由表1-14中的示意图、公式和土质情况决定。

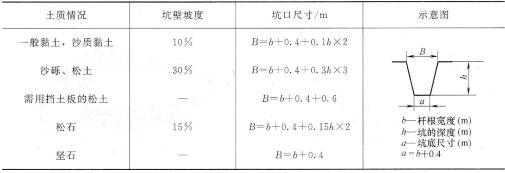

表1-14  电杆坑口尺寸加大的计算公式



    1．杆坑的形状

    杆坑的形状一般分为圆形杆坑和梯形杆坑两种。杆坑的深度根据电杆的长度和土质的好坏而定，一般为杆长的1／6。杆坑的类别、形状、用途及尺寸见表1-15。

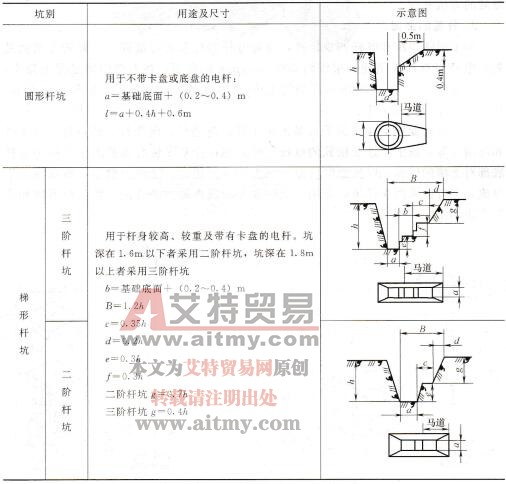

表1-15杆坑的类别、形状、用途及尺寸



    2．挖坑的方法

    (1)挖圆形杆坑。对于不带卡盘的电杆，一般挖成圆形杆坑，圆形杆坑挖动的土量较少，对电杆的稳定性较好。挖圆形坑的工具可采用螺旋钻洞器或夹铲等。

(2)挖梯形杆坑。对于杆身较高、较重及带有卡盘的电杆，为了立杆方便，一般挖成梯形坑。梯形坑有二阶杆坑和三阶杆坑两种。坑深在1. 6m以下者采用二阶坑，坑深在1. 8m以上者采用三阶坑。挖掘梯形杆坑的工具可采用镐和铁锨。

    (3)为了防止坑壁塌下，一般坑口尺寸应比坑底尺寸大一些。杆坑长边与线路方向同向时，适于换杆；杆坑长边与线路方向垂直时，适于调整杆位把线路找正。

    (4)如果杆坑遇到泥水和流砂，要采取排水和挡砂措施，特别是遇到水坑，应迅速将杆坑挖成。否则，边挖边排水容易使坑壁坍塌。如果遇有岩石，可采用爆破的方法开挖。

    3．杆基的加固

    为了增强线路和电杆的稳定性，应对电杆的杆基进行加固。一般的方法就是先在电杆根部四周填埋一层深约300～400mm的乱石，在石缝中填足泥土捣实，然后再覆盖一层100～200mm厚的泥土并夯实，直至与地面齐平，如图1—44所示，这种方法多用于直线杆。

对于装有变压器或开关等设备的承重杆、跨越杆、耐张杆、转角杆、分支杆和终端杆等。或土质过于松软的电杆，可采用在杆基安装底盘的方法来减小电杆底部对土壤的压强，以加强电杆对下沉力的承受能力。底盘一般用石板或混凝土制成。也有的采用在杆坑底部用石块底盘并灌浇混凝土的方法。底盘的形状和安装方法如图1—45所示。



图1-44  杆基的加固



图1-45  底盘的形状和安装方法
