架空配电线路导线的排列

    农村架空配电线路的导线排列形式主要有水平排列（图1-37）和三角排列（图1-38）。一般10kV的配电线路，多采用三角排列或水平排列，低压配电线路多采用水平排列。

    低压配电线路采用水平排列时，零线不应高于相线，零线应靠近电杆。如果线路附近有建筑物，零线应尽量靠近建筑物侧。同一地区零线位置应统一；



图1—37  架空导线的水平排列



图1 38架空导线的三角排列

    配电线路导线的线间距离与档距有关，不宜小于表1-5中所列数值。

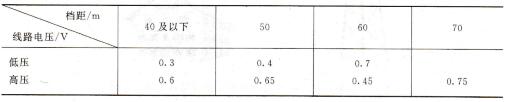

表1—5配电线路导线最小线间距离    （单位：m）
