架空配电线路的金具

    架空配电线路使用的金具是安装导线、横担、绝缘子及拉线时使用到的铁件的总称（图1-16）。线路金具有几十种，作为电气工作人员必须能够熟练识别和应用。

各种铁件的规格尺寸，应根据电杆的粗细、安全距离要求及当地电力部门的规定制作，为防止锈蚀，各种铁件均应进行热镀锌处理。

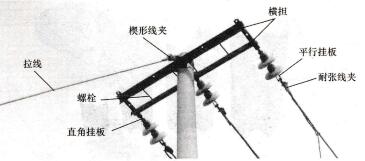

图1 16线路中的金具

    1．高压配电线路常用的铁件

    包括铁横担、U形抱箍、拉线抱箍、拉线棒以及各种螺钉等，如图1-17所示，它们的作用是将瓷绝缘子和拉线等固定在电杆上。

    2．悬式瓷绝缘子用金具

    如图1-18所示为悬式瓷绝缘子用金具，包括耐张线夹、直角挂板、平行挂板、U形挂环等。耐张线夹的作用是将导线连接在耐张绝缘子串上，分倒装式和正装式两种，以倒装式应用最多。

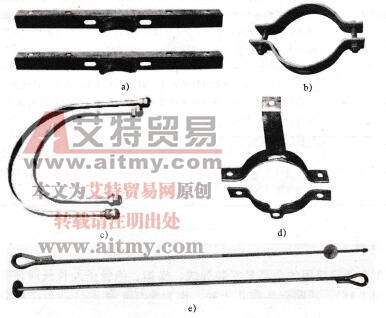

    图1-17高压配电线路的常用铁件

a)铁横担b）拉线抱箍c）U形抱箍（圆铁箍）

    d)杆顶柱抱箍e）拉线棒



图1-17高压配电线路的常用铁件（续）

f)螺栓

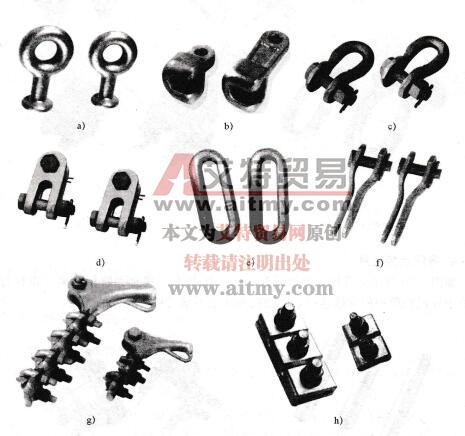

    图1-18悬式瓷绝缘子用金具

a)球头挂环b）碗头挂板c）U形挂环d）直角挂板

e)延长环f）平行挂板g）耐张线夹h）并沟线夹

    3．拉线金具

如图1-19所示为常用的拉线金具，主要有钢线卡子、UT形线夹、拉线U形环等，用于电杆拉线的紧固、调整及连接。

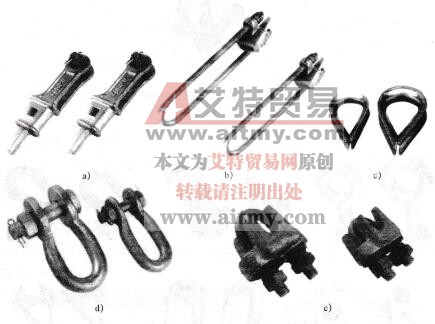

    图1-19拉线金具

a)楔形线夹b）UT形线夹c）心形环d）拉线U形环e）钢线卡子

    4．导线连接金具

    如图1 20所示为常用的导线连接金具，主要有钳接管和跨径线夹。钳接管主要用于导线档距中的导线连接，跨径线夹用于不承受拉力导线的连接。

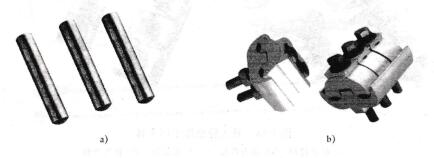

图1-20  导线连接金具

a)    a)钳接管b）跨径线夹

    5．线夹金具

    线夹金具如图1-21所示，用于固定导线或避雷线。

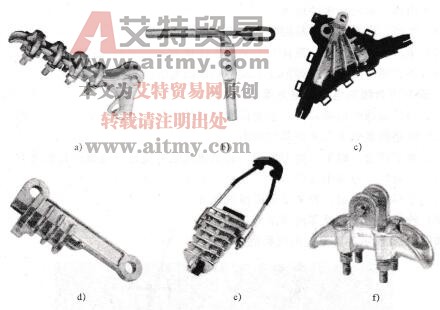

    图1-21  线夹金具

a)螺栓型耐张线夹  b）压缩型耐张线夹  c）绝缘耐张线夹

  d)铝合金耐张线夹  e）楔形耐张线夹  f）悬垂线夹
