架空配电线路的绝缘子

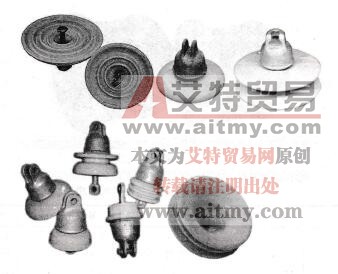

架空线路绝缘子的作用是保证导线与电杆和其他支持结构间绝缘的，它必须具有高度的绝缘能力。导线是敷设在绝缘子上的，所以绝缘子还应具有足够的机械强度。配电线路上常用的绝缘子有针式绝缘子(图1-11)、悬式绝缘子（图1-12）、蝶式绝缘子（图1-13）、复合（硅橡胶）绝缘子（图1-14）、拉线绝缘子（图1-15）。各种绝缘子的具体用途见表1-4。



图1-11  针式绝缘子



图1-12  悬式绝缘子



图1-13蝶式绝缘子



图1-14复合（硅橡胶）绝缘子



图1-15  拉线绝缘子

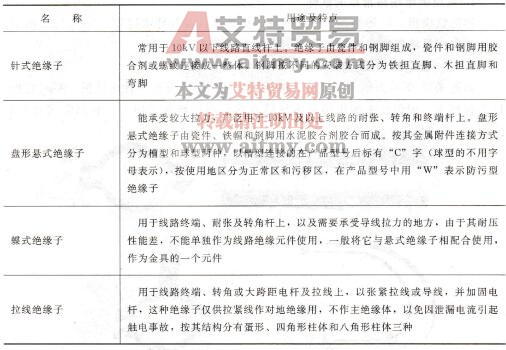

表1-4各种绝缘子的种类和用途
