架空配电线路立杆及埋杆

    1．立杆时的安全注意事项

    立杆工作必须注意施工安全，立杆前，应对电杆进行检查，严禁使用不合格的电杆。立杆时要设专人统一指挥。开工前，应讲明施工方法及信号。工作人员要分工明确，密切配合，服从指挥，参加人员都应遵守有关的安全规定。在居民区和交通要道上立杆，应设专人看守。

    立杆时要使用合格的起重、支撑设备和拉绳。使用前应仔细检查，必要时应进行实际试验。使用方法应正确，严禁过载使用。

    立杆过程中，杆坑内和杆下严禁有人工作或走动，除指挥人员及指定工作人员外，其他人员必须离开距离电杆1.2倍杆高的距离。立杆及修正杆坑时，应采取防止杆身滚动、倾斜的措施，如采用叉杆和拉绳控制等。

    立杆的方法很多，常用的有架杆立杆法和抱杆立杆法两种，如果交通方便．采用吊车直接吊立则更为安全方便。

    2．架杆立杆法

    架杆立杆法的方法如图1-76所示．具体步骤如下：

    (1)在电杆坑内放入一块木质滑板，以防止杆根啃住坑壁，不易下到坑底。在电杆顶部拴好3～4根临时拉绳，并拴上解绳，临时拉绳与解绳的拴法如图1 77所示，这样的拴法等立起电杆后可以不用登杆而用解绳解下拉绳。解拉绳时一人将拉绳向上送，另一人向下拽解绳，拉绳就会随解绳脱落下来。

    (2)用人力将电杆抬起，用一副架杆将电杆支撑住。立杆过程中，杆坑内严禁有人工作。

    (3)待电杆起到一定高度时，支上第二副架杆，两副架杆交替向下部移动，用力不要过猛，利用架杆两边用力的大小来调整电杆的方向。

    (4)电杆起升角度超过45。时，杆顶预先拴好的拉绳（3～4根）开始用力，用拉绳调整电杆方向并立正电杆。

    (5)电杆将要立起时，应移动一副架杆到反面去支撑，以防止电杆倾倒。

(6)电杆立正后，将横担转到合适位置后立即填土夯实。每填厚度30cm夯实一次，填满后，还要继续堆一个30cm高的锥形土台，以防止下沉后填土不足，等杆基完全夯实后，方可撤去架杆，解下拉绳。回填前，坑内如有积水，应预先排除。在容易被流水冲洗的地方埋设电杆时，必须在电杆周围埋设立桩并砌以石块，做成水围子，以防冲垮。



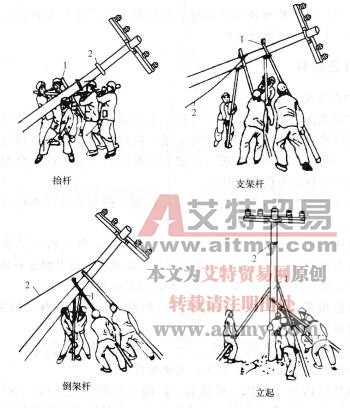

图1-76  架杆立杆法

1-   架杆2-临时拉绳



图1-77  临时拉绳与解绳的拴法

    3．抱杆立杆法

    抱杆立杆法在实际工作中应用较广。先用两根直径为100～150 mm、长7～8m的木杆做成抱杆，利用杆顶帽将两根抱杆连好，就成了“人”字形抱杆，如果没有杆顶帽，也可用合格的麻绳拴住，麻绳的拴法如图1-78所示。抱杆在杆坑附近立起后，两腿间的距离约为2. 5m，同时稍向前倾斜，顶部垂直杆坑的中心位置，这样容易使电杆吊起后垂直落入杆坑内．如图l 79所示。

图1 78麻绳的拴法

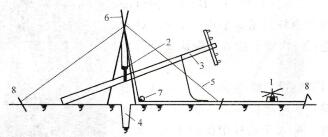

图1-79抱杆立杆法

1-绞磨2-混轮组3-电杆4-杆坑5-钢丝拉绳6-固定抱杆7-引导滑轮8-钢钎

    在两根抱杆杆根连线的垂直方向，前后各拴一根钢丝绳，作为临时拉线。拉线在水平方向（地面）上的长度，大约是电杆高度的1.5倍，以防电杆倒落时伤人。拉线要固定在打入地下的钢钎上，两侧拉绳应拉好，抱杆应均匀受力，不能左右倾斜，以防抱杆倒落。

    抱杆的顶部挂有滑轮组，一般采用二轮和三轮活动滑轮组，将三轮的一头挂在抱杆顶端，二轮的一头用来吊挂电杆，牵动滑轮的钢丝绳沿着抱杆从上端引下来，在抱杆的根部加装一个引导滑轮，利用人力、汽车或绞磨来拉动。活动滑轮吊起电杆时，钢丝绳要挂在电杆重心的上部；对于锥形杆，吊挂点取在电杆中部即可。

    电杆吊挂完毕，由指挥入员发令开始起吊。当电杆顶部离开地面1m左右时，暂时停止起吊，检查各部吃力情况，没有问题时再继续起吊。电杆全部离开地面时，会自动竖直，这时，要由一人扶住电杆，慢慢下落到杆坑内，再通过预先在电杆上挂好的拉绳，将电杆调正、放垂直，电杆应位于线路中心，杆身的倾斜不应大于杆长的1%，杆位横向偏离线路中心线不应大于100mm。转角杆不应向内角方向倾斜，终端杆不应向受力方向倾斜。

    4．吊车立杆法

    吊车立杆法效率高、较安全，因此在条件合适的地方尽量采用吊车立杆法，如图1-80所示为吊车立杆施工现场。

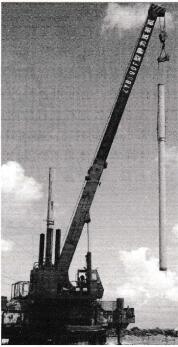

图1 80用吊车一讧杆的施工现场

    立杆时先把吊车开到距坑适当位置加以稳固，然后在电杆（从根部量起）1／2～2/3处接一根起吊钢丝绳，再在杆顶向下50cm处临时接三根凋正绳。吊起时坑边站两个人负责电杆根部进坑，另有三人各扯一根调整绳，站成以坑为中心的三角形，如图1 81所示的A、B、C三个点，由一人负责指挥。当杆顶吊离地面1m时．对各处绑扎的绳口进行一次安全检查．确认安全后再继续起吊。

    电杆竖起后要调置于线路中心线上，电杆中心与线路中心偏差不应超过5cm。直线杆中心应垂直．其倾斜度不应大于电杆梢径的1／4。承力杆应向承力方向倾斜，其倾斜度不应大于梢径的1／4。



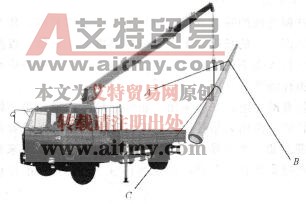

图1 81  吊车立杆法

    5．埋杆

    当电杆竖起并调整好后，即可用铁锨沿电杆四周将挖出的土填回坑内，回填土时，应将土块打碎，并清除土中的树根、杂草，必要时可在土中掺一些石块。每回填0. 5m土时，就夯实一次。对于松软土质，则应增加夯实次数或采取加固措施。夯实时，应在电杆的两侧交替进行，以防电杆的移位或倾斜。

    回填土后的电杆基坑应设置防土层。土层上部不宜小于坑口面积，土层高度应超出地面0. 3m。
