架空配电线路电杆的组装

    在立杆之前，应尽量将电杆顶部上的横担、瓷绝缘子、金具等组装完毕，然后整体立杆，这是因为在地面上工作比在杆上省力、省时间。在组装前，应把电杆放在便于组装、便于立杆的地方。

    1．直线杆的组装

    直线杆的组装相对比较简单，首先应把电杆移动到立杆时的位置，杆尾指向杆基坑位置，在有马道时应在马道侧，杆头指向线路方向，并将杆头部位用枕木支起20cm左右，现场多用锥土法支杆。然后对照杆型图和杆号，将高压杆头（单绝缘子抱箍或双绝缘子抱箍）装在杆顶上，角钢立铁应位于杆的侧面（单绝缘子）或位于杆的左右侧面（双绝缘子），角钢立铁的中线应和杆的中心面重合，如图1 62、图1 63所示。同时丈量尺寸（必须用盒尺）确定横担的位置，再把U形抱箍套入，同时将横担从杆的上面使U形抱箍穿入螺孔，最后将螺母加垫拧好。其横担应和杆的中心线垂直，调整找正后再把螺母紧死。最后把针式绝缘子或悬垂装上，悬垂的连接必须用连接金具，组装后立杆应将悬垂绑紧。

    如有多层平行于第一根横担的横担可依次丈量尺寸装好。轻承力杆、30°以下的转角杆、直线耐张杆、低压单根或平行多根横担的杆及无垂直交叉横担的杆等的组装方法与上述方法相同。



    图1-62  10kV直线杆组装示意图

1-钢筋混凝土电杆2-角钢横担3-单绝缘子抱箍4-抱铁

    2．耐张杆、转角杆和分支杆的组装

    耐张杆、转角杆和分支杆的组装，同样应先把杆移到立杆时的位置，把杆头抬起约1. 5m的高度（大于横担长度一半即可）．并用木支架将其支好，支点同前，且不宜少于两处，然后对照杆型图和杆号，将横担装好，上下横担交叉的角度必须与线路转角的角度相同，如图1-64～图1-75所示。



    图1-63  10kV轻承力杆组装示意图

1-   钢筋混凝土电杆2-角铁横担3-双绝缘子抱箍4-抱铁5抱箍

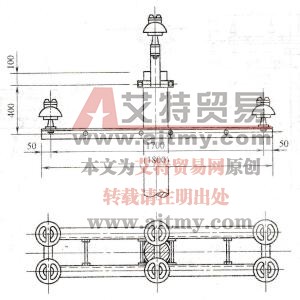

    图1-64 10kV耐张杆组装示意图

1-   钢筋混凝土电杆2-角铁横担3-立铁4-连铁5-横铁6-抱箍

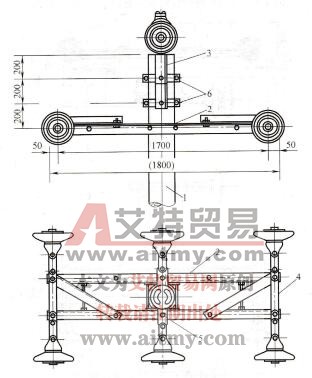

图1-65    10kV耐张杆组装示意图（30°～45°转角）

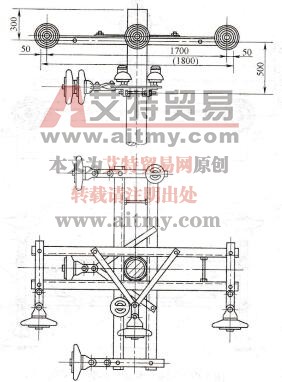

图1-66   10kV耐张型转角杆(45°～90°)组装示意图

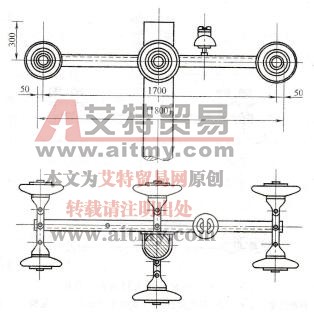

图1-67  10kV转角杆（30°以下）组装示意图

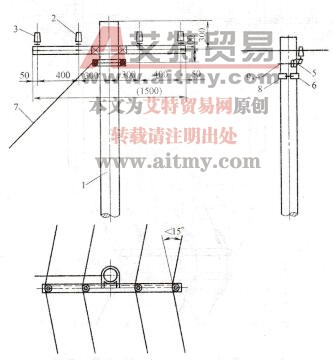

    图1-68低压转角杆（1 5°以下）组装示意图

1-   电杆2-横担3-绝缘子4-抱箍5-角钢抱箍6-拉线抱箍7-拉线8-螺栓9-撑线拉板

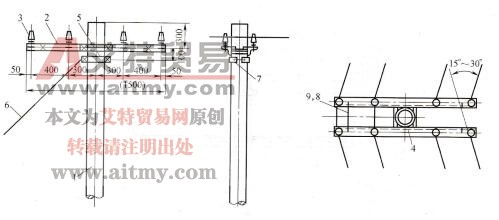

    图1-69低压转角杆(15°～30°)组装示意图

1-   电杆2-横担3-绝缘子4-角钢抱箍5-拉线抱箍6-拉线7-螺栓8-横担拉板9-撑线拉板

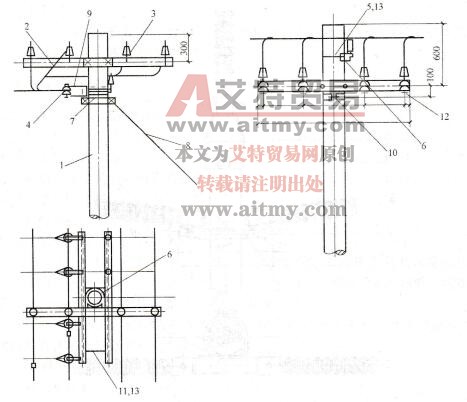

    图1-70低压转角杆(30°～40°)组装示意图

1-   电杆2-横担3-绝缘子4-蝶式绝缘子5-角钢抱箍6-拉线抱箍7-拉线8-拉板9-螺栓10-横担拉板11-穿钉1 2-撑线拉板

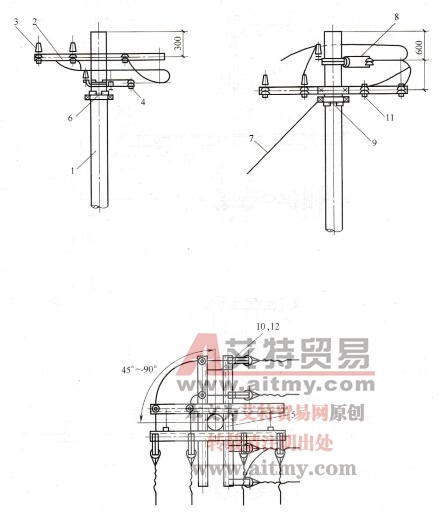

图1-71  低压转角杆(45°～90°)组装示意图

1-   电杆2-横担3-绝缘子4-蝶式绝缘子5-角钢抱箍6-拉线抱箍7-拉线8-拉板9-螺栓10-横担拉板11-穿钉12-撑线拉板

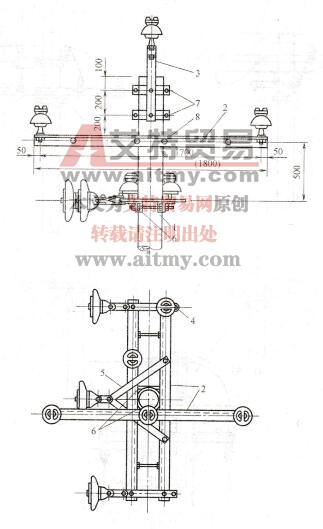

    图1-72  10kV分支杆组装示意图

1-   钢筋混凝土电杆2-角铁横担3-立铁4-连铁5-拉板6-抱铁7-单凸抱箍8-抱箍

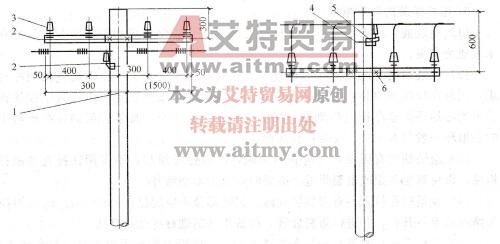

    图1-73  低压丁字分支杆组装示意图

1-   电杆2-横担3-绝缘子4-蝶式绝缘子5-抱箍6-角钢抱箍7-拉线抱箍8-拉线9-拉板10-螺栓11-横担拉板1 2-穿钉1 3-撵线拉板



    图1-74低压十字分支杆组装示意图

1-   电杆2-横担3-绝缘子4-抱箍5-角钢抱箍6-撑线拉板

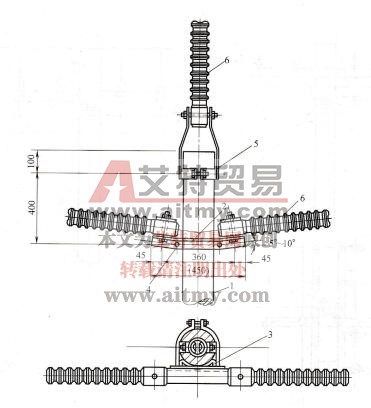

    图1-75  10kV瓷横担直线杆组装示意图

1-钢筋混凝土电杆2-角铁横担3-抱铁4-抱箍5-瓷横担抱箍6-瓷横担绝缘子

    3．电杆组装的注意事项

    (1)组装前，应用水泥砂浆将杆顶孔洞抹死，并使其成为圆形凸起，以免存水或成为鸟巢。

    (2)组装的同时应将拉线抱箍装上，其位置通常在受力横担下面或按图样要求，同时在拉线侧的穿钉上套人心形环，方向要找对以免返工。单杆人字拉线抱箍上的心形环要套在杆的两侧指向拉坑方向，一侧一个。其他杆型的拉线抱箍仁的心形环一般只有一个，安装在拉线侧。

    (3)组装铁件有困难时，应查明原因，严禁强行组装，不得用铁锤直接敲打构件，以免锌层破损或击裂焊缝，必要时应垫上木块敲打。

    (4)少量螺孔位置不对需要扩孔时，扩孔部分不应超过3mm,超过3mm时应先堵焊后重新开孔，并进行防腐处理。严禁用气割进行扩孔或烧孔。

    (5)连接螺栓在组装后必须全部紧固一次，使用力矩扳手检查时应符合要求。螺杆或螺母的螺纹有滑扣或螺母的六方棱角磨损过大以致扳手打滑的螺栓必须更换，不得使用。

    (6)组装时应再次检查使用的螺栓、铁构件、金具等有无破损或焊缝开裂以及裂纹等缺陷，凡有损者不得使用。
