架空配电线路的档距

    在架空线路中，相邻两根电杆之间的距离叫作档距，如图1 103所示。档距的大小，与导线的弧垂、对地距离和电杆高度有关。加大线路的档距，会减少电杆用量，但是由于档距加大，导线的弧垂也会相应增大，结果会使导线对地距离不符合要求。根据实践经验和规程要求，配电线路的档距应符合表1—23中的规定，若高低压线路同杆架设时，档距应满足低压线路的要求。

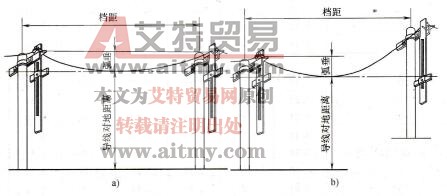

图1-103  架空线路的档距和弧垂

  a)等高弧垂b）不等高弧垂

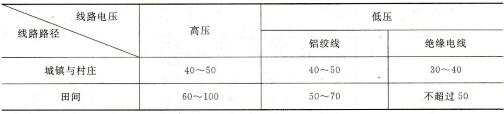

表1-23配电线路的档距   (单位：m)
