电路及其工作状态

  一、电路

  所谓电路，简单地说就是电流流通的路径，其作用是进行电能的传输和转换，或是实现信号的传递和处理。一个完整的电路是由电源、负载、开关、导线等元器件按照一定方式组合而成的，这些元器件按照功能不同可分成电源、负载和中间环节3个部分，其中电源是提供电能的设备，是电路工作的能源，电池、发电机都是电源；负载是用电器，是电路中的主要耗电器件，它将电源提供的电能转化为我们所需要的其他形式的能量。灯泡、电动机等都是用电器。中间环节是指电源与负载之间的部分，包括连接导线、开关器件和保护电路等。图2-1所示就是照明电路，交流电源是~ 220V电源，灯泡是负载，开关、导线就是中间连接控制部分。当开关S闭合时，照明灯EL点，当开关S断开时，灯泡熄灭。

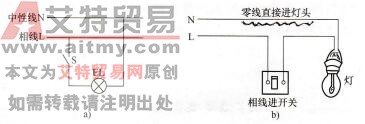

图2-1照明电路

a)原理图b）实物图

    二、电路的工作状态

    电路的工作状态见表2-1。

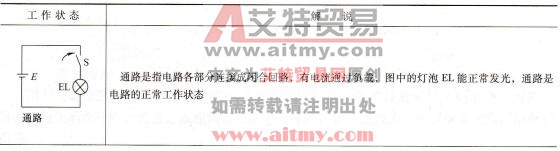

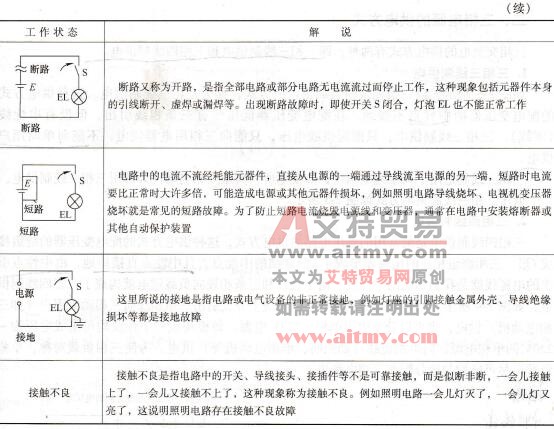

表2-1  电路的工作状态
