照明电路导线的连接及绝缘修复

    1．导线的连接

    在敷设电路或接线时，时常会遇到导线连接的问题，例如导线长度不够或需要分接支路时，就要把导线与导线连接起来，在导线进入电器时也要与接线端子连接。导线接头应按规定的方式连接起来，接头的机械强度不应小于导线机械强度的80 %，其绝缘强度应与原导线一样。

    1)单芯导线的连接，应先把绝缘层剥去5～10mm，然后根据需要，按一字接法、丁字接法等进行连接，如图2-8所示。

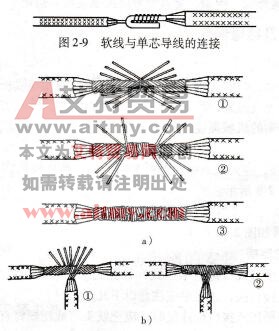

    2)软线与单芯导线的连接如图2-9所示。

    3)多芯导线的连接如图2 -10所示。

    2．导线与接线桩的连接

    导线与接线桩的连接形式有螺钉平压式和针孔式，线心截面较小（一般不超过4 mm2）的导线，可与接线桩直接连接，连接时应注意以下几点：

单股小截面导线与平压式接线桩连接时，应把线头弯成比螺钉直径稍大的圆圈，弯曲的方向应与螺钉拧紧的方向一致，如图2-11a所示；多股导线与平压式接线桩连接时，应先将线头绞紧后，按螺钉拧紧的方向绕一圈，并在根部再绕一圈，以保证连接牢固，如图2-11b所示。多股芯线的线头，应绞紧后再与针孔式接线桩连接，镀锡后再连接更好；芯线直径太小的单股芯线，应折弯后再插入针孔，以便压接可靠，如图2-11c所示。



图2-8单芯导线的连接

a) 一字接法b）丁字接法



图2-10多芯导线的连接

a) 一字接法b）丁字接法



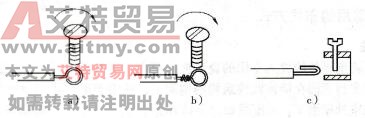

图2 -11  导线与接线桩的连接

a)单股导线与平压式接线桩的连接b）多股导线与平压式接线桩的连接c）细单股导线与针式接线桩的连接

    3．导线与接线鼻的连接

    电气设备的接线桩多为铜制的，对于导线截面较大的多股铝心导线，如果将铝线与铜接线桩连接，易产生电化腐蚀，造成接触不良，为了保证接点连接可靠，一般应通过铜铝过渡接线鼻与电气设备的端子排连接。其操作步骤如下：

1) 剥去绝缘层，将铝心线刷去表面的氧化层并涂上凡士林，插入铜铝过渡接线鼻的接线孔（铝质），用压接钳压接两个孔（先压靠近插线孔侧的），如图2-12所示。然后从导线绝缘层至铜接线端子根部包上绝缘带，再将接线鼻的铜端接在设备的接线桩上。



图2-12  导线与接线鼻的连接

    2)对于导线截面较大的多股铜心导线，可直接将芯线刷去表面的氧化层后涂上凡士林，插入铜接线鼻的接线孔，用压接钳压接两个孔，也可将接线鼻放在熔化的焊锅里（或直接用大功率电烙铁）进行锡焊，然后从导线绝缘层至铜接线端子根部包上绝缘带，再将接线鼻接在设备的接线桩上。

    4．导线绝缘的恢复

导线绝缘层损坏或导线连接后，用绝缘强度不低于原绝缘层的绝缘胶带（不能用失去黏性的黑胶带或医用胶布）包缠数层。即先从完好的保护层上的左侧向右开始包缠，每圈的重叠部分为带宽的一半，包缠一层，然后从另一侧（接在第一层的尾端）反方向包缠一层，再用绝缘带自身套结扎紧，对220V以上的低压绝缘电线包缠绝缘层时，应先包黄蜡绸带，然后再按上述方法包黑胶带。图2-13所示为一字接头的绝缘包缠方法，图2 -14所示为丁字接头的绝缘包缠方法。



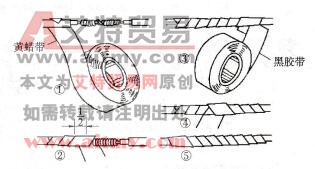

图2 -13一字接头的绝缘包缠方法

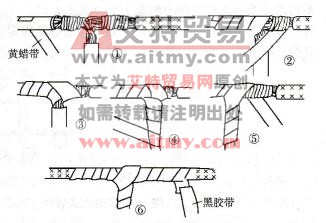

图2-14丁字接头的绝缘包缠方法
