照明电路几种常用的布线方式

  1．夹板配线

  夹板配线足将绝缘导线放入专用的瓷质夹板槽内，用木螺钉或胀管螺钉将夹板紧同在墙体或建筑物的构架_卜，适用于正常环境的室内或室外屋檐下，其配线如图2-15所示。



图2-15夹板配线

  2．瓷瓶配线

  瓷瓶配线适用于用电量较大及用电处潮湿的场合，还常用于用户的进、出线及屋檐下的布线。

    (1)瓷瓶配线时导线的绑扎

    在低压瓷瓶上绑扎导线直线段的方法有单绑法和双绑法两种，这应根据导线的截面来定：截面在6 mm2以下的导线宜采用单绑法，截面在6mm2以上的导线宜采用双绑法。导线直线段的绑扎如图2-16所示。

导线的始端或末端在绝缘子上应绑回头线，如图2-17所示。



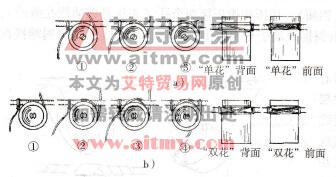

图2 -16导线直线段的绑扎

a)单绑法b）双绑法



图2 -17导线终端线

  （回头线）绑法

    (2)瓷瓶配线的安装

安装步骤是划线定位、凿眼打孔、安装绝缘子、敷线、安装灯具、开关。敷线时应先将始端的导线绑扎在始端的绝缘子上（见图2-17），用螺钉旋具将导线理直，然后将另一端按导线直线段的绑扎（见图2-16）依次拉紧绑扎固定，使水平方向上的弛度不大于10mm，垂直敷设时不大于5mm。瓷瓶配线转角、交叉、分支的安装工艺如图2-18所示。



图2-18瓷瓶配线转角、交叉、分支的安装工艺

a)分支b）交义c）转角

    瓷瓶配线时应注意：

    1)导线间距及固定点的间距要符合有关安全规定。

2)水平敷设时，导线要在绝缘子的同一侧绑扎，如是两个绝缘子，也可绑扎在两绝缘子的外侧，不要扎在两个绝缘子的内侧，如图2-19所示。



图2 -19平行线在绝缘子上的绑扎

    a)正确b）错误

    3)垂直敷设时，导线应在绝缘子的同一上侧绑扎。

    3．护套线的布线

    护套线是一种具有保护层的双芯或多芯绝缘导线，它具有防潮、耐腐蚀等优点，目前较为常用的是塑料护套线，它可直接敷设在空心楼板内和墙壁表面，但严禁埋入抹灰层内敷设。在空心楼板内穿线时不应损伤导线的护套层，导线在楼板内不得有接头，接头应放在接线盒内，穿过梁、墙等处应有保护管。

敷设在墙壁表面时，应平直、整齐、固定可靠。一般用铝片线卡固定（先将线卡用钉子钉牢），也可用相应宽度的塑料线钉来固定。当导线较长时，可在此线段的另一端用细绳子将导线临时吊起，以免影响敷设的平直度；转角处应有适当的弧度，以免损伤导线。其划线与瓷瓶配线相同，只是间距要小得多（直线部分的间距L1=150～200，转角、交叉或进入木台处的间距L2= 50～100）。护套线支持点的位置如图2-20所示。



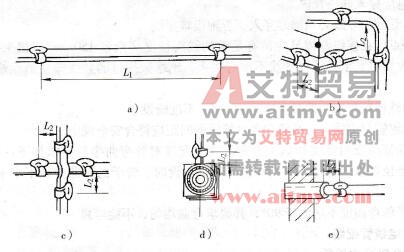

    图2-20护套线支持点的位置

a)直线部分b）转角部分c）交叉d）进入木台e）进入管子
