电力电容器维修预试作业指导

    本作业指导适用于6～10kV的电力电容器的小修、预试工作。

    一、依据现行标准

   (1)《电力设备预防性试验规程》。

   (2)《高压并联电容器使用技术条件》。

   (3)《变压器油中溶解气体分析和判断导则》。

   (4)《变压器油》。

    二、作业条件

    在现场进行电容器的安装工作，需作好防雨、防潮、防尘和消防措施，同时应注意与带电设备保持足够的安全距离，准备充足的施工电源及照明，安排好储油容器、大型机具、拆卸附件的放置地点和消防器材的合理布置等。

    进行绝缘试验时，被试品温度不应低于+5℃，户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。

    三、作业人员要求

    工作负责人1人，工作班成员3～8人，要求熟悉电力生产的基本过程及电力设备的原理及结构．掌握电力电容器的安装、检修技能，并通过年度《电业安全工作规程》考试；工作负责人应取得变电检修（或电气试验）专业高级工以上技能鉴定资格，有较强的责任心和安全意识，并熟练的掌握所承担的工作项目和质量标准；工作班成员应取得变电检修（或电气试验）专业中级工以上技能鉴定资格：学徒工、实习人员、临时工，必须经过安全教育后，方可在师傅的指导下参加指定的工作。

    四、工器具（以下为推荐使用）

   (1)主要所需工器具见表4-16。

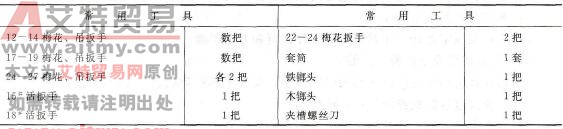

    表4-16    所需工器具

   (2)主要所需仪器、仪表见表4-17。

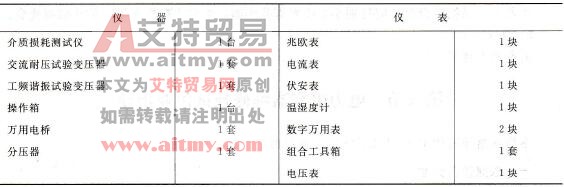

    表4-17    所需仪器、仪表

   (3)主要安装所需耗材见表4-18。

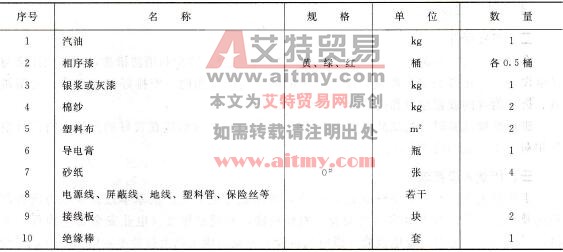

    表4-18    安装所需耗材

    五、作业程序及质量要求

   (1)准备工作和修前检查：

   1)准备小修、预试所用工器具、材料、仪器、仪表等。

    2)了解电容器组运行状况．查阅被试设备以往试验报告、数据以及缺陷记录，对被试设备作到心中有数。

   3)按照有关管理制度，编制电容器维修、预试安全、技术、组织措施。

   4)做好开工前准备工作。

   5)按有关规定办理工作票，履行工作许可和开工手续。

   (2)电容器组设备检修、小修：

   1)集合式电容器应检修全部阀门和塞子，检查全部密封状态，处理渗漏油。

   2)集合式电容器检修油位计，调整油位。

   3)检查集合式电容器的测温装置，压力释放装置。

   4)检查接地良好。

   5)清扫电容器和附件，必要时进行除锈、补漆。

   6)检查熔断器熔丝完好，熔断器应能正确动作，尾线及削弧管（反白管）可自动弹出，给人以熔断指示。

   7)清擦绝缘件和检查导电接头。

   (3)并联电容器的预试。

   1)极对壳绝缘电阻测试。

    标准：摇测电器设备的绝缘电阻，极对壳绝缘电阻一般不小于2000MΩ。

    在测量前后均匀应对电容器放电，放电时间约为2～5 min；在未断开摇表引出线前，摇表不能停，以免损坏表。

    绝缘电阻不合格时应查找原因：绝缘偏低时表面和套管是否潮湿、污浊。是否采取必要的屏蔽措施。

   2)电容值测试。

    标准：①每只电容值偏差不超出额定值的-5%～+10%范围。②电容值不应小于出厂值的95%。

   3)渗漏油检查。渗漏油缺陷可能造成电容器缺油，从而可能引起电容量减小，可结合电容值测试综合判定。

   (4)集合式电容器的预试。

   1)相间和极对壳绝缘电阻测试。

    标准：摇测电器设备的绝缘电阻，极对壳绝缘电阻一般不小于2000MΩ。

    在测量前后均应对电容器放电，放电时间约为2～5 min；在未断开摇表引出线前，摇表不能停，以免损坏表。

    绝缘电阻不合格时应查找原因：绝缘偏低时表面和套管是否潮湿、污浊。是否采取必要的屏蔽措施。必要时，应结合绝缘油和电容量检查分析，以综合判断缺陷。

   2)电容值测试。

    标准：①每相电容值偏差应在额定值的-5%～+10%的范围内，且电容值不小于出厂值的96%；②三相中每两线端子间测得的电容值的最大值与最小值之比不大于1.06；③每相用三相套管引出的电容器组，应测量每两个套管之间的电容量，其值与出厂值相差在±5%范围内。

   3)相间和极对壳交流耐压试验测试。

    标准：试验电压为出厂试验值的75%。

   4)绝缘油击穿电压测试。

    标准：绝缘油击穿电压≥25kV。

   (5)结尾工作。

   1)高低压引线接触面处理后，涂上导电膏，恢复引线。

   2)整体清扫，场地清理。检查应仔细，确保无遗留杂物。

   3)班组自检，对照指导书核对各项完成情况，如实填写检修、试验记录。

   4)运行人员检查验收，介绍有关检修情况。

   5)按安规要求，履行工作票终结手续。

    六、作业安全事项

    (1)工作前，应首先对电容器组重复放电，保证人身安全。

   (2)加强临时电源管理，停、送电应互相打招呼，合理布置电源，采用可靠的电源板、电源线等，防止人员触电。

   (3)高压试验工作时，其他专业人员应撤离工作现场。

   (4)工作结束时应清理检查现场，消除火灾隐患。
