蓄电池双状态充电电路

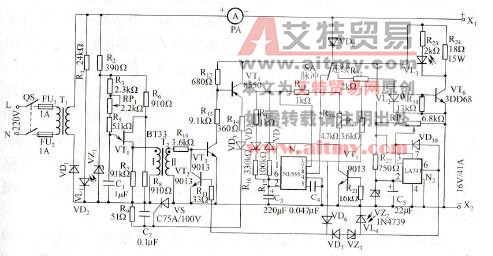

    如图18-20所示为蓄电池双状态充电电路，该电路具有脉冲充放电工作和连续充电工作两种方式，可防止在充电过程中蓄电池的电极板硫化，延长蓄电池的使用寿命；同时还具有防止对蓄电池过充电、充电电路输出短路、蓄电池电极接反的保护功能。该电路的充电电流为0~4A，最大输出电压为16V。

    图18-20    蓄电池双状态充电电路

   220V交流电经变压器T1降压、VD1整流后获得脉动直流电压，一路作为蓄电池的充电电压送至插座X1、X2，同时经VD8供给控制电路，R1、VL1为工作电源指示电路；另一路经R2限流、VZ1稳压后作为双基极晶体管（单结晶体管）VT1的工作电源。VT1、T2组成晶闸管VS的控制脉冲形成电路；调节电位器RP1可调整VS的导通角，即可调节对蓄电池的充电电流，R3可调节电流的上限值，R3的阻值越小，电容C1充电到VT1的导通阈值电压的速度越快，接在插座X1、X2上的蓄电池的充电电流就越大。当VT1导通时，C1经VT1的发射极一基极放电，在脉冲变压器T2的初级形成触发脉冲，通过T2的次级送至VT3的基极，使VT3、VT4导通，VT4的集电极电流为VS提供触发电流，使VS导通，直至工作半周结束，以下工作循环重复。在VS导通时间，蓄电池维持在充电状态。

    该充电装置的充电控制电路是由接于输出端的蓄电池供电的，如果不接蓄电池，则VS截止，形成的脉冲不能控制VT3、VT4，因此在无蓄电池当负载时，可防止输出瞬时短路。二极管VD8用于预防蓄电池极性接反，当极性接反时，VS不工作，在电路中同样不可能出现闭合电流。

    时基电路N1(NE555)组成多谐振荡器，使充电与放电的时间比为3:1，即充电时间为45s，放电时间为15s。当转换开关SA置于“脉冲”工作方式时，N1的输出端③脚交替形成高电平和低电平电压信号，高电平使VT2、VT6导通。VT2导通，使VT3、VT4截止，并闭锁触发脉冲形成电路，使VS截止；而VT6导通，使蓄电池经VD8、R24、VT6放电，VL3发光二极管指示蓄电池处于放电状态。当N1的输出端③脚出现低电平电压信号时，VT2、VT6截止，VS导通，蓄电池充电。当开关SA置于“连续”工作方式时，脉冲形成电路始终工作，N1由于无供电电源而停止工作，发光二极管VL2亮，指示蓄电池处于连续充电状态。

    运放N2( LA741)组成电压比较器，作为蓄电池充电电流自动断开电路，其反相端加有稳压管VZ2提供的基准电压；而同相端加有经电位器RP2取出的蓄电池充电电压的一部分，并与基准电压相比较。当蓄电池的端电压达到14. 4V时，N2的输出端呈高电平，一方面经VD10自锁于高电平，另一方面使VT2、VT5导通，VT2导通将脉冲形成电路旁路而闭锁，VS截止，VT5导通使N1的复位端④脚的电平低于0. 6V，N1停止工作。因此无论充电电路处于脉冲充电还是连续充电状态，只要蓄电池的端电压大于14. 4V，充电电路便自动停止对蓄电池充电。发光二极管VL4用于指示充电停止状态。电流表PA用于检测充电过程中的电流值。
