C6150A型车床主电动机不能启动故障检修技术

    C6150A型车床合上自动空气开关QF1后，按启动按钮SB3，主电动机不能启动。

    故障原因：

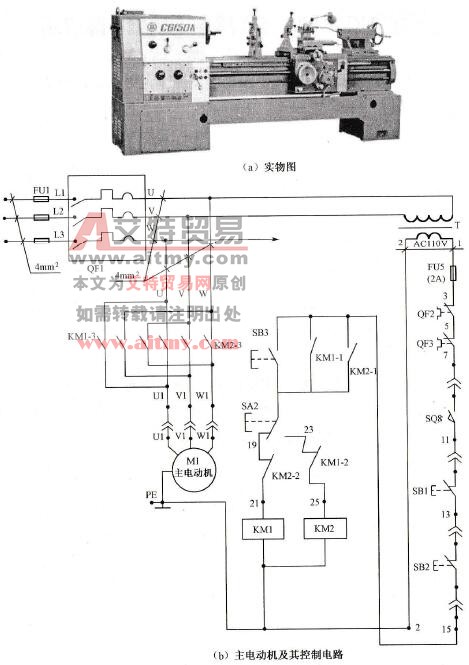

   C6150A型车床实物图和主电动机及其控制电路如图5-8所示。其中，QF1为带过载短路保护的总电源开关；T为隔离变压器，其次级有4个绕组，AC110V二次绕组为主控制电路提供工作电源；FU5为AC110V负载熔断器；QF2为润滑电动机控制开关内带过流保护的热继电器触点；QF3为冷却液电动机控制开关内带过流保护的热继电器触点；SQ8是安装在挂轮箱内的行程开关，箱盖打开后或开关损坏（不能接通）会使整机不工作；SB1与SB2主电动机的正、反转方向改变主轴的转速变换。KM1、KM2由各自辅助动断触点互锁，其工作由SA2切换。

    图5-8    C6150A型车床实物图和主电动机及其控制电路

   (1)正转控制。

    当按下启动按钮SB3后，KM1交流接触器线圈得电吸合，其动合触点KM1-1闭合后自锁，动断触点KM1-2断开后互锁，主动合触点KM1-3闭合后使主电动机Ml正向运转。

   (2)反转控制。

    当要进行反转时，按动SA2开关使其动触点与右端23触点接通，按下启动按钮SB3从而使KM2交流接触器线圈得电吸合，其动合触点KM2-1闭合后自锁，动断触点KM2-2断开后互锁，主动合触点KM2-3闭合后使主电动机M1反向运转。

    由上述分析可看出，上述控制同路中任意一处异常时，均会导致主电动机不能启动。

    故障处理：

    先检查热继电器QF2、QF3触点，发现接触良好，SB1与SB2开关触点也无问题。检查挂轮箱盖已盖好，在检查行程开关SQ8时发现其接触不良。更换新件后，故障排除。
