CA6140型车床冷却泵电动机不能运转故障检修技术

    CA6140型车床主轴电动机M1启动后，冷却泵电动机M2不能运转，使整个车床无法正常工作。

    故障原因：

   CA6140型车床冷却泵电动机控制电路如图5-3 (a)所示，热继电器FR2用于冷却泵电动机的过载保护，熔断器FU1用于冷却泵电动机的短路保护。

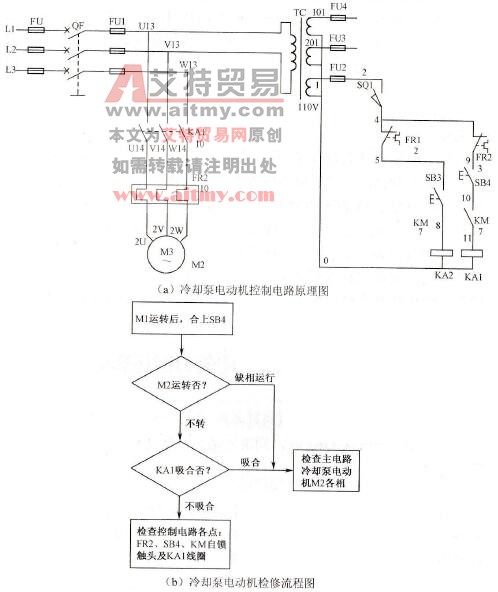

    图5-3    冷却泵电动机电路原理和检修流程图

    冷却泵电动机由中间继电器KA1控制，由于主轴电动机M1和冷却泵电动机M2在控制电路中采用顺序控制，所以只有主轴电动机M1启动运转后，即接触器KM的动合触头（10区）闭合，再合上旋钮开关SB4，中间继电器KA1才可能得电，冷却泵电动机M2才会启动。当主轴电动机M1停止运转时，冷却泵电动机M2自行停止。

   KA1线圈经TC→1→2→4→9→10→11→KA1线圈→0回路得电。

    本例故障为主轴电动机M1启动后，冷却泵电动机M2不能正常运转，运用逻辑分析法，可整理出冷却泵电动机检修流程图，如图5-3(b)所示。

    故障处理：

    合上电源总开关QF，按下启动按钮SB2，让主轴电动机M1启动后，再按下SB4，冷却泵电动机M2不能运转，发现中间继电器KA1不吸合，说明KA1控制电路有开路现象存在，其开路故障范围在4～11线路之间。从上到下逐一检查，FR2正常，SB4也正常，发现接触器KM的自锁触头没有吸合。断开电源总开关QF，进一步检查KM的自锁触头，发现其触点凹凸不平，于是把触头拆下来，用细砂纸打磨触头，使其触点平整。重新组装好接触器KM，通电试车，一切正常，故障排除。
