单相电钻转子绕组烧毁故障检修技术

    据用户讲，电钻在一次使用过程中，内部突然冒烟，立即停用送修。

    故障原因：

    根据故障现象，电钻内部然冒烟，初步估计电钻绕组已经烧毁。经拆卸检查，发现转子绕组已烧毁，需要重新绕制。

    故障处理：

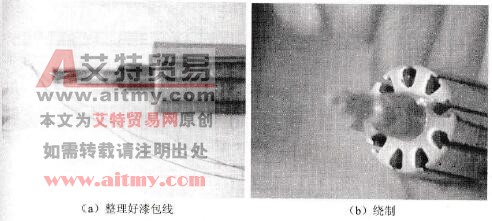

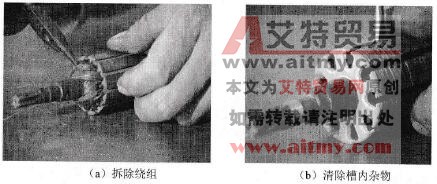

    经绝缘处理后的转子绕组非常坚硬，拆除时比较困难，所以应先加热再拆除。待绕组全部拆除后要清除槽内杂物，如图4-11所示。然后整理好漆包线，再进行绕线，如图4-12所示。

    在绕制过程中，当每一绕组绕到规定匝数时，把导线抽出槽外，将两根线扭成一个“麻花”形，如图4-13所示，即完成了抽头工作。为了区别同一槽内接线头的先后，可把接线头套入不同颜色的套管，或将接线头做成不同长度，以便区别。

    图4-11    拆除绕组和清除槽内杂物

    图4-12    转子绕组重绕

    图4-13    抽出接线头扭成“麻花”形

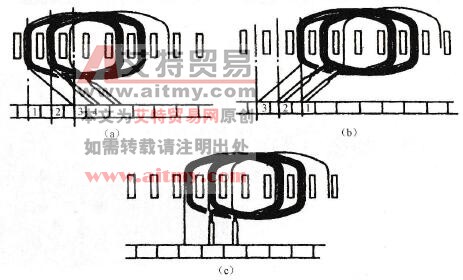

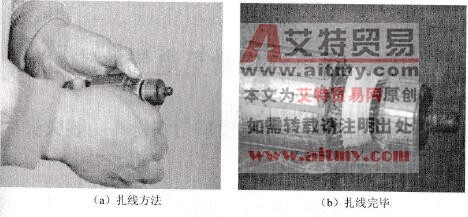

    在焊接过程中，应注意绕组出线及焊接位置，一般引线头有3种，如图4-14所示，其中图4-14 (c)是较常用的。修复时应根据原来拆除时记录的数据焊接。焊接线头时用松香焊剂较好，其焊接姿势如图4-15所示，把引线焊到换向器上，烙铁应该稍稍向上提起一点。全部焊完后，用刀将冒出槽外的线头切掉，再将换向器片间的焊锡刮干净。最后在引出线上部进行扎线，如图4-16所示。

    图4-14    引线头焊接位置

    图4-15    焊接接线头的姿势

    图4-16    在引出线上部进行扎线

    转子重绕及焊接工作全部完成后，要进行匝间短路试验和换向器片间电阻测定，接着再进行浸漆处理。烘干温度不宜过高，也不宜变化过大，以防绕组与换向器连接线断线。最后带电试验时，如果发现旋转方向相反，将电刷架上的两个定子绕组线头位置对换一下即可，如图4-17所示。

    图4-17    改变磁极的极性

    手电钻修复后，应测量绕组对地的绝缘，总的绝缘电阻不应低于1.0MΩ。
