M7120型平面磨床砂轮电动机不能启动故障检修技术

    M7120型平面磨床合上总电源开关，按下砂轮电动机启动按钮后，砂轮电动机不能工作。

    故障原因：

    如图5-25所示，M7120型平面磨床有4台电动机，其中M2为砂轮电动机，可带动砂轮旋转，起磨削加工工件的作用。如果需要砂轮电动机及冷却泵电动机工作时，按下按钮SB3后，交流接触器KM2便得电吸合，此时砂轮电动机和冷却泵电动机可同时工作，正向运转。停车时只需按下停止按钮SB4，即可使这两台电动机停止工作。

    通过以上分析，引起砂轮电动机不能工作的可能原因有：

   (1)热继电器FR2和FR3动作后未复位。

   (2)欠压继电器动作或触点接触不良。

   (3)停止按钮SB4动断点接触不良或启动按钮SB3按下后触点接触不上。

   (4)交流接触器KM2线圈断线或烧毁，或控制线路有接触不良处。

   (5)砂轮电动机机械卡死，或电动机烧毁。

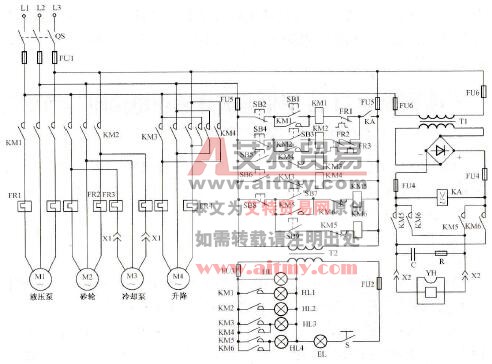

    图5-25    M7120型平面磨床电气控制电路原理图

    故障处理：

    用万用表电阻挡在断开电源的情况下，测KM2的线圈电阻正常。合上总电源开关，用万用表监测KM2线圈两端电压，按下启动按钮SB3时观察万用表无电压指示，怀疑SB3接触不良。经检查SB3的引线断脱，重新接上后，故障排除。

    砂轮电动机不能启动检修经验如下：

   (1)用低压试电笔测欠压继电器动作触点是否动作，如果动作要查找动作原因；如果触点本身接触不良，要更换欠压继电器。

   (2)用万用表电阻挡测停止按钮SB4动断触点是否导通可靠，若接触不良要更换同型号按钮；若接触良好，则检查启动按钮按下时触点能否接通，若不通或不能可靠接通，应更换同型号按钮。

   (3)检查按钮到电源、按钮到接触器线圈、接触器线圈到热继电器动断触点FR2、FR3，以及热继电器动断触点FR3到欠压继电器KA动合触点之间有无断线，线路有无接触不良处，查出接触不良处要重新接好线路。
