XJ4241型双踪示波器使用前的检查

    XJ4241型双踪示波器在使用前，应鉴别其工作是否正常，鉴别方法如下。

    ①将Y1、Y2输入探头连接“校准信号”输出（“”端），各控制件按表2-5中规定的进行设置。

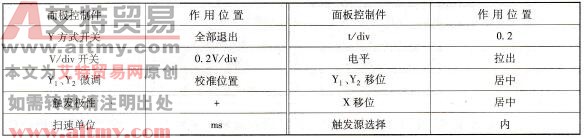

    表2-5    各控制机件的规定设置

    ②拉出电源开关（辉度旋钮）时，应听到电源起振的“吱”一声，指示灯亮，表示电源接通。拉出聚焦旋钮时，会将“校准信号”接通电源。

    ③经预热片刻后，顺时针转动“辉度”电位器，应显示出不同步的波形。

    ④调节触发电平，使波形同步，应呈现幅度为5 div的波形，说明Y1的灵敏度正常；水平方向为5div一个周期，说明时基系统工作正常。

    ⑤按下Y方式开关Y1/Y2按键，也应呈现相同波形，说明Y2的灵敏度正常。
