XJ4241型双踪示波器的结构特征

    XJ4241型双踪示波器的外形如图2-8所示，面板上各调节控制机件的作用如下（以下序号与外形图所标序号对应）。

    图2-8    XJ4241双踪示波器的外形图

    ●辉度控制与电源开关：电源开关与辉度电位器同轴。

    ·拉：拉出旋钮则表示电源接通，此时指示灯应发亮，经预热后仪器即可正常工作。

    ·辉度：辉度控制，控制显示波形亮度，顺时针方向旋转为增亮。当光点停留在屏幕上不动时，应将亮度减弱或熄灭，以延长示波管寿命。

    ●指示灯：发亮表示电源接通。

    ●聚焦与校准信号开关：聚焦控制与校准信号开关同轴。聚焦控制示波管聚焦极电压使电子束正好落在屏幕上，成为清晰的圆点。

    ·拉：当校准信号开关拉出时校准信号电源接通，此时C22输出频率为1kHz、幅度为1V的校准信号；不使用校准信号时，应关闭（推入）。

    ·聚焦：聚焦控制，控制显示波形清晰度，顺时针方向旋转清晰度增加。

    ●：校准信号输出端。

    ●辅助聚焦：聚焦辅助控制器装于后面板上，用于控制示波管的第三阳极电压，使光迹更清晰。

    ●校准：用于扫速校准，控制输入X放大器的扫描电压幅度，使显示的时基信号符合扫速开关的指示值。

    ●X位移：水平移位，用于在水平方向上移动波形。

    ●V/div：Y1垂直衰减器，可改变Y1输入灵敏度，使其从0.01V~5V/div变化，按1-2-5进位共有九个挡级。

    ●微调：Y1微调电位器，用于微调显示波形的垂直幅度。顺时针方向旋转可使显示的波形幅值增大。顺时针旋足为校准位置。

    ●Y1：Y1输入端。

    ●⊥：仪器接地端。

    ●Y2：Y2输入端。

    ●微调：Y2微调电位器。

    ●V/div：Y2垂直衰减器。

    ●平衡：Y1平衡。调整Y1低阻衰减器两端电位使其相等，从而可使Y1衰减器处于不同位置，此时光迹在垂直方向上的移动最小。

    ●位移：Y1移位，控制Y1显示迹线在屏幕上垂直方向的位置。

    ●平衡：Y2平衡。

    ●位移：Y2移位。

    ●Y方式开关：该开关为七挡自锁开关。左边的AC/DC为Y1输入耦合方式，可选择Y1输入端为交流或直流耦合。按下为交流耦合，弹起为直流耦合。左边的⊥为Y1接地开关，按下可使Y1放大器输入端接地，从而可确定Y1在零电位输入时的光迹位置，平时应弹起。右边的AC/DC为Y2输入耦合方式选择。右边的⊥为Y2接地开关。Y1/Y2，常态/Y2-X，单踪/双踪三个开关为Y工作方式组合选择开关。三挡开关按下时，分别为斜线左边的功能，即Y1、常态、单踪；弹起时分别为斜线右边的功能，即Y2、Y2-X、二踪。这三个开关按下、弹起的排列组合可组成表2-4中所示的工作方式。

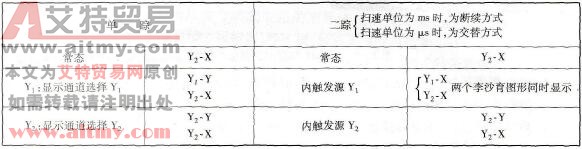

    表2-4    Y2、Y2-X、二踪三个开关按下、弹起的排列组合

    注：两个李沙育图形同时显示时，交替方式扫描应置HF处，断续方式应使扫描停扫。

    ●t/div：扫速开关，从0.2～100分九挡，其时间单位由扫速单位开关所置位置决定。

    ●微调：扫速微调电位器。

    ●稳定度：用以改变扫描电路的工作状态，一般应处于待触发状态（扫描即将自激，而又不自激的临界状态）。使用时只需调节电平旋钮即能使波形稳定显示。

    ●电平：调节和确定扫描触发点在信号波形上的位置。当拉出时扫描处于自激状态。

    ●内/外：当触发信号选择开关置于“内”时，触发信号取自垂直放大器中分离的被测信号；当开关置于“外”时，触发信号将来自“外触发”插座。

    ●ms/μs：当扫速单位开关置于“ms”时（弹起），扫速开关的时间单位为毫秒，且在二踪方式时，垂直两个通道是用断续方式进行转换的；当开关置“μs”时（按下），扫速开关的时间单位为μs，此时垂直两通道将以交替方式进行转换。

    ●±：触发极性开关，用以选择触发电路的上升部分还是下降部分来触发启动扫描电路。

    ●外触发：外触发信号输入端。

    ●光迹旋转：调节流过示波管颈部的偏转线圈的电流，借助洛仑茨力，使扫描光迹能平行于示波管屏幕的水平轴。
