XJ4241型双踪示波器的工作原理框图

来源：艾特贸易2018-04-20

简介XJ4241 型双踪示波器是一种采用部分集成电路的半导体化便携式示波器，它具有 0 ～ 10MHz 频带宽度和 10mV/div 的垂直输入灵敏度，经扩展，最高灵敏度可达到 2mV/div ；扫描时基为 0.2 μ s

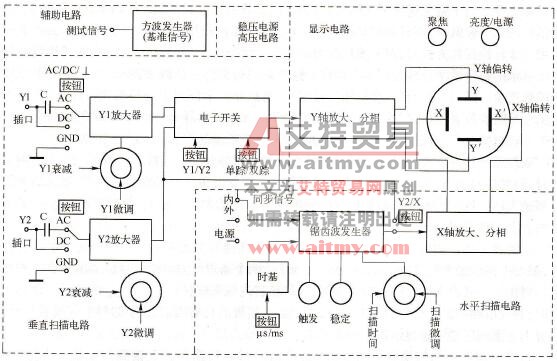

XJ4241型双踪示波器是一种采用部分集成电路的半导体化便携式示波器，它具有0～10MHz频带宽度和10mV/div的垂直输入灵敏度，经扩展，最高灵敏度可达到2mV/div；扫描时基为0.2μs~100ms/div，经扩展最高扫速可达40ns/div。它具有Y1、Y2两个结构相同的垂直输入通道，因此不仅能对被测信号进行定性定量测试，而且能对两个相关信号的相位进行测定。XJ4241型示波器还具有“Y2-X”功能，能以垂直输入灵敏度来显示李沙育图形。XJ4241型示波器的工作原理框图如图2-7所示。
