XJ4241型双踪示波器的相位测量技术方法

    在许多场合，需测量某一网络的相移，如要测量正弦波经放大器后的相位滞后角度等，可采用下述相位测量方法。

    ①单踪测量。将触发选择置于“外”，将导前信号由外触发输入，并同时将该信号输入Y1，使波形稳定读出A，然后将滞后信号输入Y1，并读出B（此时仪器的X移位，电平电位器等都不能重新调整），然后再读出信号周期T，则

    (2-3)

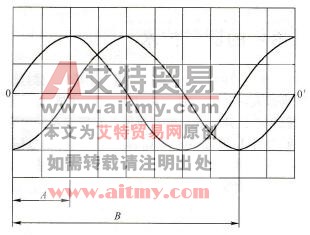

    在相移较小时读A时应十分仔细，否则将影响测量精度。相位测量波形如图2-11所示。

    图2-11    相位测量波形

    ②双踪测量。因XJ4241型双踪示波器两Y通道放大器间的相移很小，故可使XJ4241型双踪示波器工作于“交替”（频率低时可用断续）状态，然后将滞后信号输入至Y2通道，使波形稳定，并调节Y1、Y2移位使二通道的波形均移到上下对称于0-0′轴处，此时再读出A、B与T，则

    (2-4)
