XJ4241型双踪示波器脉冲信号时间的测量

    XJ4241型双踪示波器不具备延迟线，对脉冲边沿进行测量存在一定困难。但当脉冲重复频率高于扫描频率时，借助于扫速扩展，仍能方便地测出其前沿或后沿的参数。测试方法如下（以脉冲信号上升时间为例）所示。

    ①将有关控制件置于表2-6中的位置。

    表2-6    控制件位置

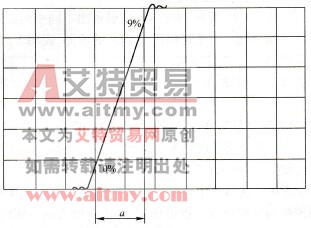

    ②调节“触发电平”及“X移位”，使波形的前沿在屏幕中央稳定显示，测得被测波形幅值在10%~90%间波形前沿的水平刻度读数a（如a=1.6div）。脉冲上升时间的测量波形如图2-10所示。

    图2-10    脉冲上升时间的测量波形

    ③上升时间Tr=a×0.5μs/5=1.6×0.5μs/5=0.08μs=160ns。

    ④若被测脉冲的前沿接近于本机固有额定的上升时间(35ns)，则

    (2-2)

式中，Tr2为读出的上升时间；Tr1为本机固有的上升时间。

    如果Tr2=160ns，Tr1=35ns，则
