XJ4241型双踪示波器信号时间参数的测量步骤

    用XJ4241型双踪示波器测量各种信号的时间参数，方法简便，读数较精确，这是因为XJ4241型双踪示波器的示波管采用了内刻度，另外荧光屏X方向上每div的扫描速度是定量的。测量步骤通常如下所示。

    ①调节有关控制件使显示波形稳定，将“t/div”开关置于适当挡级bV/div（b为扫描开关刻线所对准的数字，扫描微调旋钮应置于校准位置，即顺时针方向旋到底）。

    ②借助刻度可读出被测波形上所需测定P、Q二点间的距离D( div)。

    ③被测量二点之间的时间间隔为D×b，如图2-9所示。

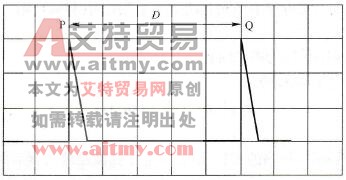

    图2-9    时间的测量

    ④测量时基。若扩展置于“×5”位置，则测得的时间间隔为D×b÷5。
