MF-50型万用表的使用技术方法

    (1)测量前的准备

    使用之前应注意指针是否指在零位，如不指零位，可调整机械调零的旋钮，使指针指在零位。

   (2)直流电流的测量

    根据所测电流的大小，把转换开关转到相应的电流挡上。测量时把万用表串接在被测电路中，红表笔接触电路的正端，黑表笔接触电路负端。当使用100μA挡或是2.5A挡时，转换开关应转到250mA位置上，但红表笔的短杆在使用100μA挡时应插在+100μA的插座内，而在使用2.5A挡时应插在+2. 5A插座内。测出的电流值从第二条刻度线上读出。

   (3)直流电压的测量

    把转换开关转到与被测电压相对应的直流电压挡上，红表笔接触电路的正端，黑表笔接触电路的负端。测出的电压从第二刻度线上读出。

   (4)交流电压的测量

    与直流电压的测量相似，把转换开关转到交流电压范围内即可。选择交流10V挡时，应从第三条刻度线上读数，其他各挡时应从第二条刻度线上读数。

   (5)直流电阻的测量

    先将转换开关转到电阻挡范围内，把红、黑表笔短路，调整“Ω”调整器，使指针指在0Ω位置上（满刻度位置），再用红、黑表笔去可靠接触被测电阻的两端，即可测出被测电阻的阻值。电阻的读数从第一条刻度线上读出，并需乘上该挡的倍率。

   (6)负载电流LI和负载电压LV的测量

    在测量元件的电阻时，被测元件中流过的电流和它两端存在的端电压分别为负载电流LI和负载电压LV。LI、LV和R之间的关系为LI=LV/R。LI应从第六条刻度线上读数，LV应从第七条刻度线上读数。其读数与欧姆挡各档的关系见表2-1。

    表2-1    读数与欧姆挡各挡的关系

    例如，用R×100电阻挡来测定某元件的电阻时，如果测出的阻值为1000Ω，同时在LI、LV刻度上读出LI为0. 75mA，LV为0.75V，即表示该元件在两端电压为0.75V时，其内部流过的电流为0. 75mA。

   (7)晶体管HFE、ICEO及极性测定

    将万用表转换开关转到R×1k处，调好欧姆零位，把晶体管c、e二极插入万用表的晶体管插座c、e二孔内（PNP管插在PNP插座内，NPN管插在NPN管插座内），这时测出的LI即为ICEO。如果指针走出LI的刻度线，可把开关转到R×100处再测，但测前仍需重新调好欧姆零位，这时LI的满度值为1. 45mA。

    测量HFE时，应把转换开关转到R×1k处，调好欧姆零位，再把转换开关转到HFE处，把晶体管c、b、e三极插入万用表上的c、b、e插座内，这时在HFE刻度上即可读出HFE的大小。但应注意PNP管应从第四条刻度线上读数，NPN管应从第五条刻度线上读数（HFE及ICEO为参考值，HFE仅供小功率管测定使用）。

   (8)电感或电容的测量

    把万用表与一交流电源串联后，即红表笔接交流电源一端，而交流电源另一端和黑表笔分别接待测量的电感或电容。测量时万用表转换开关的位置及所串联的电源电压可从表2-2中查得。

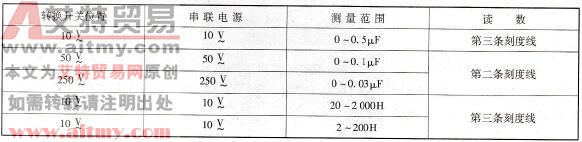

    表2-2    万用表转换开关的位置及所串联的电源电压之间的关系

   (9)音频电平（dB值）的测量

    通常把在一定的负荷阻抗上测量出的音频电压称为“电平”。它主要用于测量放大级的增益和线路输送的损耗，其测量单位用“dB”来表示。“dB”对电压与功率的关系是

   dB=10logP2/P1=20logU2/U1    (2-1)

    万用表刻度盘上的dB数值以10V为标准（-10~+22dB），读数大于22dB时可换用50~1000V挡，并加上表2-3中所列的校正值。测量时将转换开关旋转至交流电压挡即可测量，电路上如有直流电压时需串一只大于0.1μF的隔直电容器。

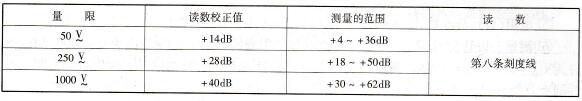

    表2-3    读数校正值
