MF50型万用表的交流电压测量原理

来源：艾特贸易2018-04-20

简介由于表头只能流过直流电，因此测量交流时还需要一个整流电路。万用表中一般采用二极管半波整流电路将交流变为直流。 MF50 型万用表交流电压挡的电原理如图 A-7 所示。在图 A-7 中，

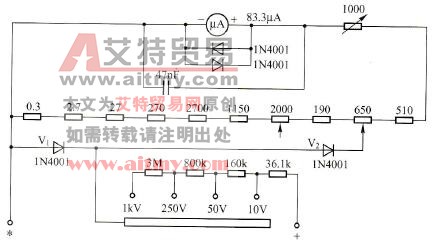

由于表头只能流过直流电，因此测量交流时还需要一个整流电路。万用表中一般采用二极管半波整流电路将交流变为直流。MF50型万用表交流电压挡的电原理如图A-7所示。在图A-7中，当被测交流电处于正半周时，电流经分压电阻（如50V为36.1kΩ+160kΩ）及整流二极管V2流经等效表头，表针偏转；而在被测交流电的负半周，电流直接从二极管V1流过分压电阻，而不经过表头。由图中可看出，调节650Ω电位器即可调节交流电压挡的读数偏差。
